Guide Orion 435CS Wärmebild-Vorsatzgerät
Wählen Sie den Außendurchmesser Ihrer Zieloptik. Den passenden Adapter und Geräteverbinder stellen wir automatisch für Sie zusammen.

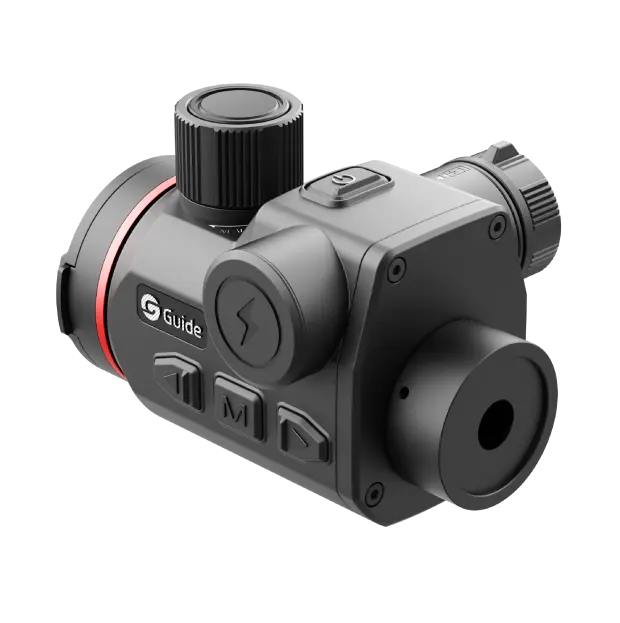

Das GUIDE Orion O435CS ist ein besonders kompaktes und leichtes Wärmebild-Vorsatzgerät der Orion-C-Serie. Mit nur 285 g Gewicht verbindet es einen hochempfindlichen 400 × 300 Pixel VOx-Wärmebildsensor, 12 µm Pixel Pitch und < 15 mK NETD mit einem lichtstarken 35 mm F/0.9 Objektiv.
Die neue ApexVision-S1-Systemarchitektur kombiniert den ApexCore-S1-Detektor, die Nexus-1.0-Plattform und den Hyper-Light-2.0-Algorithmus. Dadurch soll eine kontrastreiche, detailstabile Wärmebilddarstellung mit geringer Latenz und flüssiger Bewegungswiedergabe erreicht werden. GUIDE gibt für die Orion-C-Serie eine Systemlatenz von nur 26 ms und eine Startzeit von etwa 3 Sekunden an.
Mit 1× Grundvergrößerung, einem Sehfeld von 13 × 10 m auf 100 m und einer Detektionsreichweite von bis zu 1.800 m ist das O435CS speziell für die Verwendung als Wärmebildvorsatz konzipiert. Das hochauflösende 0,39" AMOLED-Display mit 1024 × 768 Pixeln und sieben Farbpaletten ergänzen die optische Ausstattung.
Highlights
-
Kompaktes Wärmebild-Vorsatzgerät
-
400 × 300 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität < 15 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
Lichtstarkes 35 mm F/0.9 Objektiv
-
Manueller Fokus
-
1× Vergrößerung für den Vorsatzbetrieb
-
Geeignet für Tagesoptiken mit bis zu 10× Vergrößerung
-
Sehfeld 7,9° × 5,9°
-
Sehfeld 13 × 10 m auf 100 m
-
Detektionsreichweite bis 1.800 m
-
ApexVision-S1-Systemarchitektur
-
ApexCore-S1-Detektor
-
Nexus-1.0-Plattform
-
Hyper-Light 2.0 Bildalgorithmus
-
Systemlatenz von nur ca. 26 ms
-
Startzeit ca. 3 Sekunden
-
0,39" AMOLED-Display
-
Displayauflösung 1024 × 768 Pixel
-
7 Farbpaletten
-
5 Korrekturprofile speicherbar
-
Augenabstand 20 mm
-
Austauschbarer 18500-Akku
-
Akkulaufzeit bis 8 Stunden
-
USB Typ-C
-
Anschlussgewinde M33,5 × 0,75
-
Rückstoßfest bis 6.000 J
-
IP67 wasser- und staubgeschützt
-
Betriebstemperatur −20 °C bis +50 °C
-
Abmessungen nur 99 × 73 × 68 mm
-
Gewicht nur 285 g
ApexVision-S1 – abgestimmte Hard- und Software
Das Orion O435CS arbeitet mit der vollständigen ApexVision-S1-Systemarchitektur.
Diese setzt sich aus drei zentralen Komponenten zusammen:
-
ApexCore-S1 Detektor
-
Nexus-1.0 Plattform
-
Hyper-Light 2.0 Algorithmus
Das System ist darauf ausgelegt, Sensor und digitale Bildverarbeitung optimal aufeinander abzustimmen.
GUIDE legt dabei besonderen Wert auf:
-
Detaildarstellung
-
Kontrast
-
Reduzierung von Bildrauschen
-
stabile Objektkonturen
-
flüssige Bewegungsdarstellung
-
geringe Bildlatenz
Die Orion-C-Serie arbeitet laut Hersteller mit einer Systemlatenz von nur etwa 26 Millisekunden.
400 × 300 Pixel VOx-Sensor mit <15 mK
Das GUIDE Orion O435CS verwendet einen ungekühlten VOx-Infrarotdetektor mit:
-
400 × 300 Pixel Auflösung
-
12 µm Pixel Pitch
-
< 15 mK NETD
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die sehr hohe thermische Sensitivität unterstützt die Darstellung kleinster Temperaturunterschiede.
Das ist insbesondere bei schwierigen Bedingungen hilfreich, beispielsweise bei:
-
Nebel
-
hoher Luftfeuchtigkeit
-
milden Nächten
-
geringem thermischen Kontrast
-
dichtem oder unruhigem Hintergrund
Die aktuellen Herstellerdaten bestätigen 400 × 300 Pixel, 12 µm und <15 mK für das O435CS.
Lichtstarkes 35 mm F/0.9 Objektiv
Das O435CS verfügt über ein besonders lichtstarkes:
-
35 mm F/0.9 Objektiv

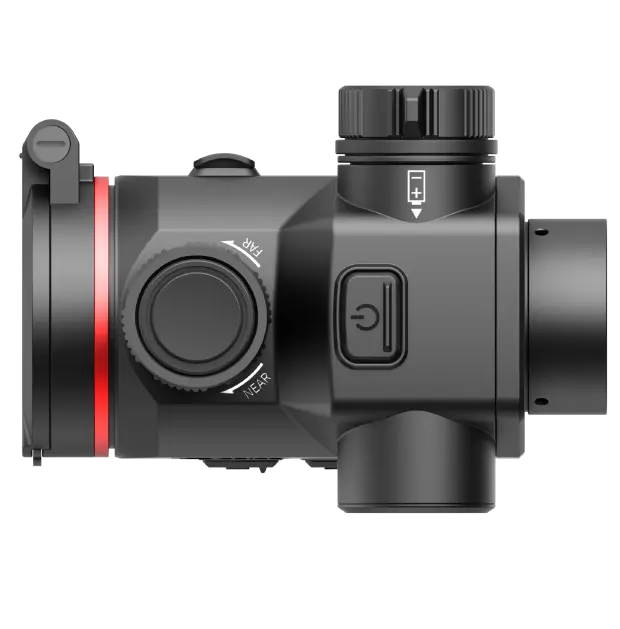

Die Fokussierung erfolgt manuell.
Die wichtigsten optischen Daten:
-
Brennweite: 35 mm
-
Blende: F/0.9
-
Vergrößerung: 1×
-
Sichtfeld: 7,9° × 5,9°
-
Sehfeld: 13 × 10 m auf 100 m
-
Detektionsreichweite: bis 1.800 m
Die 1-fache Grundvergrößerung ist für ein Vorsatzgerät wichtig, da das Wärmebild möglichst ohne eigene optische Vergrößerung an die nachgeschaltete Tagesoptik weitergegeben wird.
Detektionsreichweite bis 1.800 m
Die maximale angegebene thermische Detektionsreichweite beträgt:
-
bis zu 1.800 m
Damit verbindet das Orion O435CS seine kompakte 35-mm-Optik mit einer hohen Reichweite für Beobachtungen auf mittlere und größere Distanzen.
Großes Sehfeld
Das Sichtfeld beträgt:
-
7,9° horizontal
-
5,9° vertikal
Daraus ergibt sich auf 100 m ein Sehfeld von:
-
13 m horizontal
-
10 m vertikal
Damit bietet das Gerät trotz seiner auf Reichweite ausgelegten 35-mm-Optik eine gute Übersicht.
Für Tagesoptiken bis 10×
GUIDE gibt für das O435CS eine 1-fache Eigenvergrößerung an.
Für die nachgeschaltete Tagesoptik wird eine maximale Vergrößerung von bis zu:
-
10×
angegeben.
Damit kann die Vergrößerung über die verwendete Tagesoptik angepasst werden, während das Vorsatzgerät selbst bei 1× arbeitet.
0,39" AMOLED-Display mit 1024 × 768 Pixeln
Für die Bildausgabe besitzt das O435CS ein:
-
0,39 Zoll AMOLED-Display
-
1024 × 768 Pixel Auflösung
Die AMOLED-Technologie ermöglicht eine kontrastreiche Darstellung und schnelle Reaktionszeiten.
Die Displaygröße und Auflösung sind von GUIDE für das O435CS ausdrücklich mit 0,39" und 1024 × 768 Pixeln angegeben.
7 Farbpaletten
Für die Wärmebilddarstellung stehen sieben Farbpaletten zur Verfügung:
-
White Hot
-
Black Hot
-
Red Hot
-
Green Hot
-
Iron Red
-
Blue Hot
-
Sepia
Damit kann die Darstellung an unterschiedliche Umgebungsbedingungen und persönliche Vorlieben angepasst werden.
5 Korrekturprofile
Das Orion O435CS kann:
-
5 Korrekturprofile
speichern.
Dies ermöglicht es, unterschiedliche Einstellungen beziehungsweise Korrekturwerte für verschiedene optische Konfigurationen zu hinterlegen.
Nur 26 ms Systemlatenz
Beim Einsatz eines Vorsatzgerätes ist eine möglichst geringe Verzögerung zwischen realer Bewegung und dargestelltem Wärmebild besonders wichtig.
GUIDE gibt für die Orion-C-Serie eine Latenz von:
-
nur ca. 26 ms
an.
Dadurch soll insbesondere bei bewegten Wärmequellen eine flüssige und unmittelbare Darstellung ermöglicht werden.
In ca. 3 Sekunden einsatzbereit
Die Orion-C-Serie besitzt eine kurze Startzeit von:
-
ca. 3 Sekunden
Nach dem Einschalten ist das Gerät dadurch innerhalb kurzer Zeit einsatzbereit.
Austauschbarer 18500-Akku
Die Stromversorgung erfolgt über einen einzelnen:
-
austauschbaren 18500-Akku
Die angegebene Betriebsdauer beträgt:
-
bis zu 8 Stunden
Damit kann bei längeren Einsätzen ein entladener Akku einfach gegen einen geladenen Ersatzakku ausgetauscht werden.
USB Typ-C
Für die externe Stromversorgung steht ein:
-
USB Typ-C Anschluss
zur Verfügung.
Damit kann das Vorsatzgerät bei Bedarf zusätzlich über eine kompatible externe Stromquelle versorgt werden.
Rückstoßfest bis 6.000 Joule
Das Orion O435CS wurde speziell für den Vorsatzbetrieb ausgelegt und besitzt eine angegebene Rückstoßfestigkeit von:
-
bis zu 6.000 J
Die Angabe beschreibt die Belastbarkeit gegenüber Rückstoßenergie bei sachgemäßer Montage.
M33,5 × 0,75 Anschlussgewinde
Für die Verbindung mit einem passenden Adaptersystem besitzt das Gerät ein:
-
M33,5 × 0,75 Gewinde
Dadurch kann das O435CS über ein geeignetes Adapter- beziehungsweise Klemmhülsensystem vor einer kompatiblen Optik montiert werden.
IP67 für anspruchsvolle Outdoor-Einsätze
Das GUIDE Orion O435CS erfüllt die Schutzklasse:
-
IP67
Der angegebene Betriebstemperaturbereich beträgt:
-
−20 °C bis +50 °C
Damit ist das Gerät für anspruchsvolle Witterungsbedingungen und den regelmäßigen Einsatz im Revier ausgelegt.

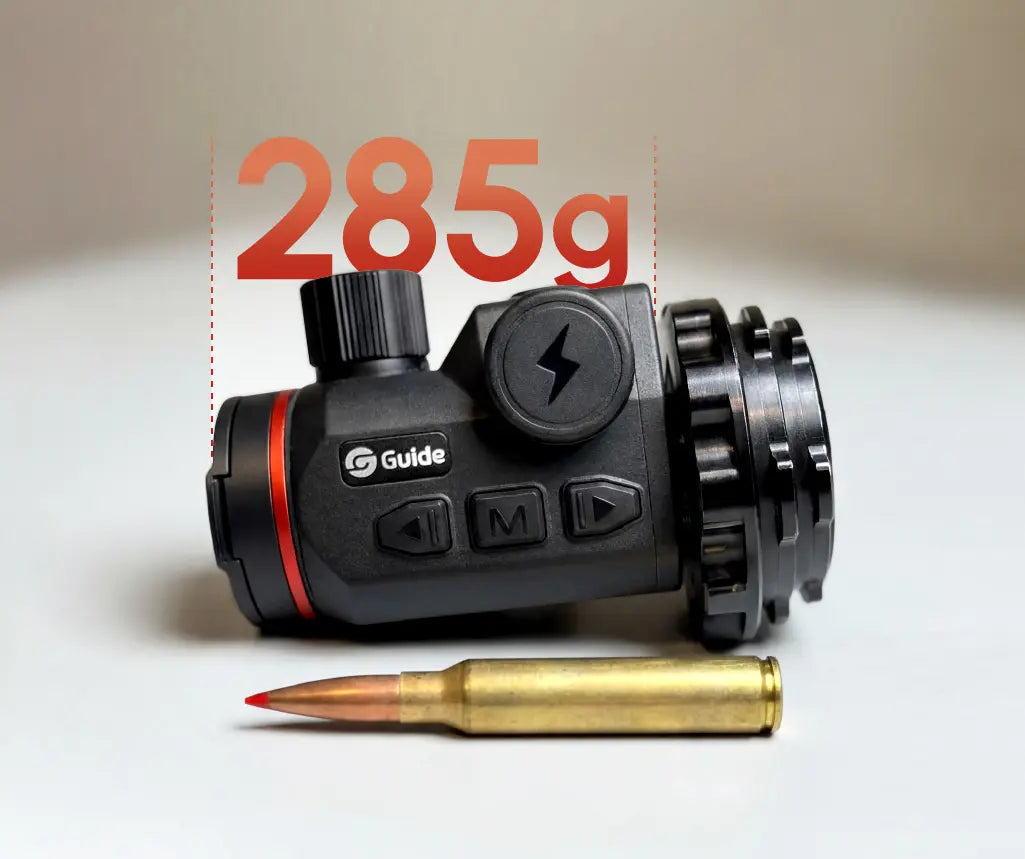

Extrem kompakt und nur 285 g
Das Orion O435CS besitzt Abmessungen von lediglich:
-
99 × 73 × 68 mm
Das Gerätegewicht beträgt:
-
285 g
Damit gehört das O435CS zu den besonders leichten und kompakten Wärmebild-Vorsatzgeräten seiner Klasse.
Das geringe Gewicht reduziert die zusätzliche Belastung an der montierten Optik und erleichtert gleichzeitig Transport und Handhabung.
Technische Daten
| Eigenschaft | GUIDE Orion O435CS |
|---|---|
| Hersteller | GUIDE Sensmart |
| Serie | Orion C |
| Modell | O435CS |
| Gerätetyp | Wärmebild-Vorsatzgerät |
| Systemarchitektur | ApexVision-S1 |
| Detektor | ApexCore-S1 |
| Plattform | Nexus 1.0 |
| Bildalgorithmus | Hyper-Light 2.0 |
| Sensortyp | Ungekühlter VOx-Infrarotdetektor |
| Sensorauflösung | 400 × 300 Pixel |
| Pixel Pitch | 12 µm |
| NETD | < 15 mK |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | 35 mm F/0.9 |
| Fokus | Manuell |
| Vergrößerung | 1× |
| Max. empfohlene Vergrößerung der Tagesoptik | bis 10× |
| Sichtfeld | 7,9° × 5,9° |
| Sehfeld @100 m | 13 × 10 m |
| Detektionsreichweite | bis 1.800 m |
| Displaytyp | AMOLED |
| Displaygröße | 0,39 Zoll |
| Displayauflösung | 1024 × 768 Pixel |
| Farbpaletten | 7 |
| Korrekturprofile | 5 speicherbar |
| Systemlatenz | ca. 26 ms |
| Startzeit | ca. 3 s |
| Eye Relief | 20 mm |
| Anschlussgewinde | M33,5 × 0,75 |
| Schnittstelle | USB Typ-C |
| Akkutyp | austauschbarer 18500-Akku |
| Akkulaufzeit | bis 8 Stunden |
| Rückstoßfestigkeit | bis 6.000 J |
| Schutzklasse | IP67 |
| Betriebstemperatur | −20 °C bis +50 °C |
| Abmessungen | 99 × 73 × 68 mm |
| Gewicht | 285 g |
Lieferumfang
Für das GUIDE Orion O435CS wird folgender Lieferumfang geführt:
-
GUIDE Orion O435CS Wärmebild-Vorsatzgerät
-
2× 18500-Akku
-
Akkuladegerät
-
Tragetasche
-
Zubehörtasche
-
USB-A-auf-USB-C-Kabel
-
Optik-Reinigungstuch
-
Kurzanleitung
-
Garantiekarte
Ein Adapter zur Montage an der jeweiligen Optik ist nicht automatisch Bestandteil dieses Lieferumfangs und muss passend zur verwendeten Optik ausgewählt werden.
