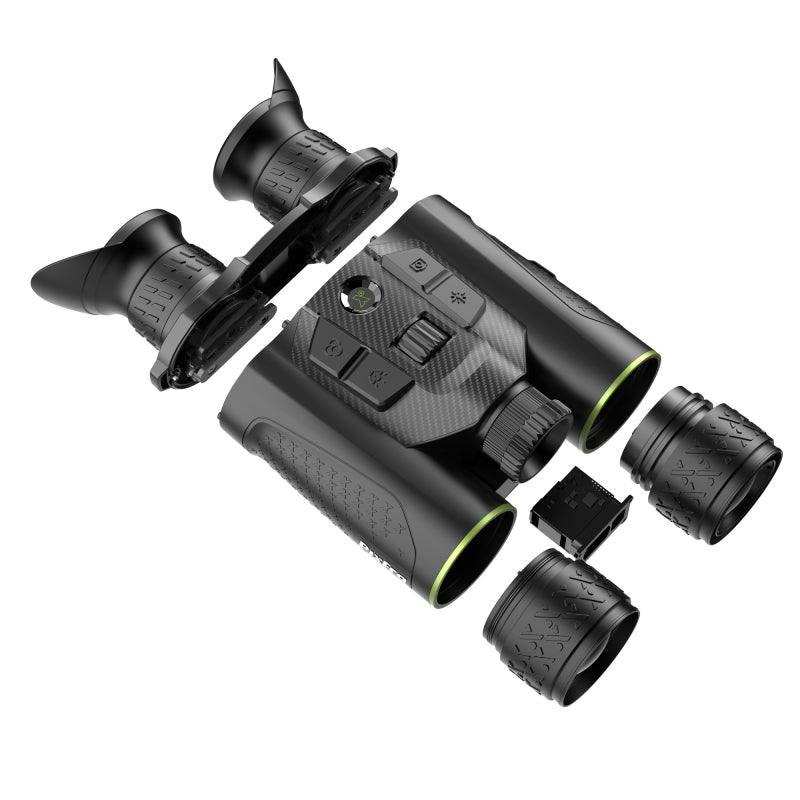

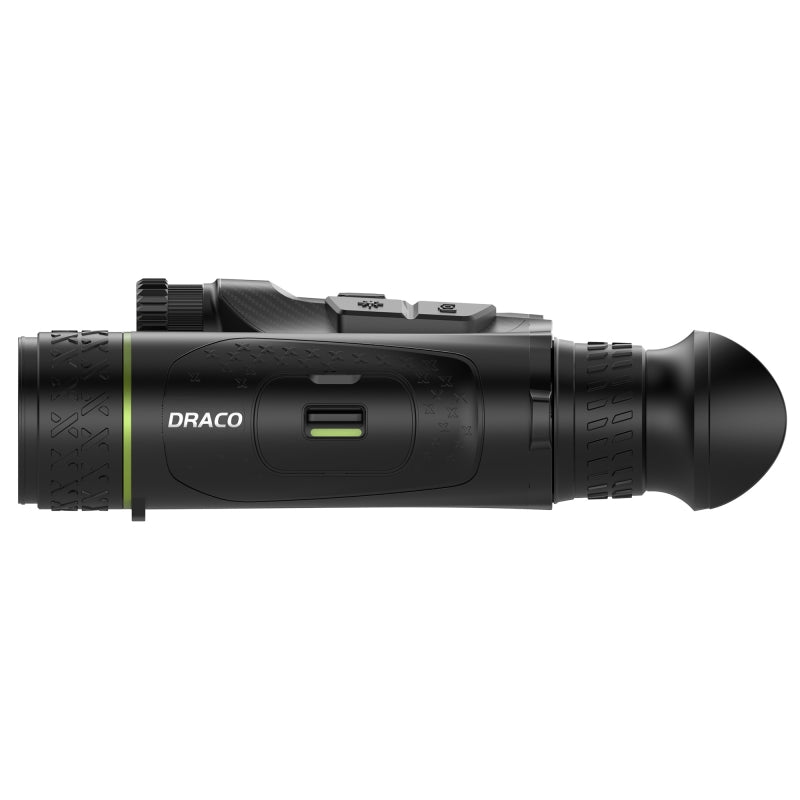

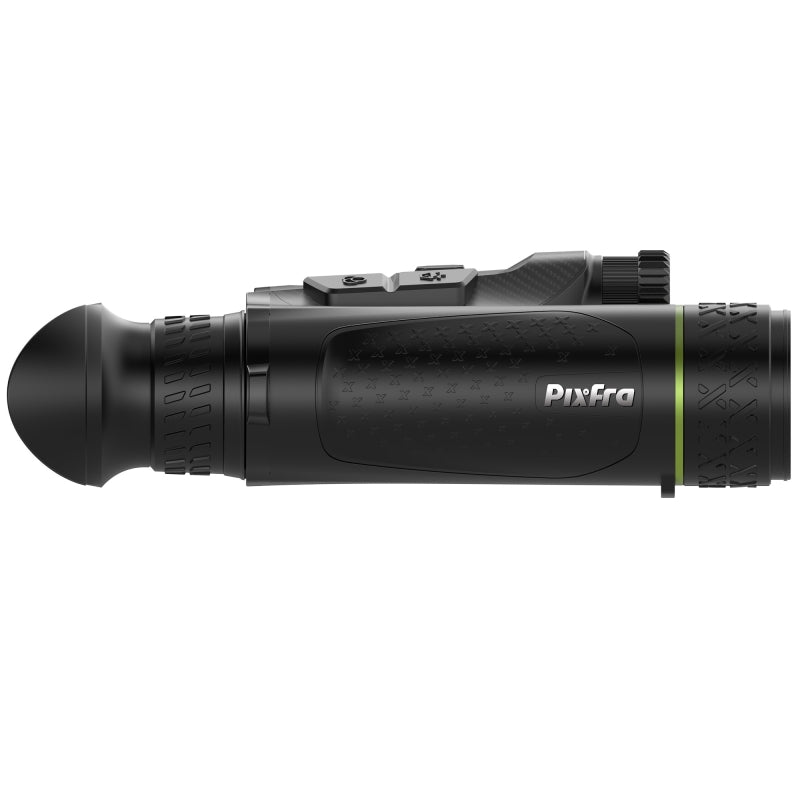

PIXFRA Draco D635-4K LRF Wärmebild-Handgerät Binokular
Das PIXFRA Draco D635-4K ist ein leistungsstarkes multispektrales Fernglas, das Wärmebildtechnik, digitale 4K-Tag-/Nachtsicht, Laser-Entfernungsmessung und Infrarotbeleuchtung in einem kompakten Gerät kombiniert.
Der thermische Kanal arbeitet mit einem hochauflösenden 640 × 512 Pixel VOx-Wärmebildsensor, 12 µm Pixel Pitch und einer thermischen Sensitivität von ≤ 15 mK NETD. Zusammen mit der lichtstarken 35 mm F/1.0 Optik erreicht das Draco eine thermische Detektionsreichweite von bis zu 1.800 m. Das große Sehfeld von 21,9 × 17,6 m auf 100 m bietet gleichzeitig eine sehr gute Übersicht.
Ergänzt wird der Wärmebildkanal durch eine hochauflösende digitale Tag-/Nachtsichtkamera mit 1/1.8"-CMOS-Sensor und 3840 × 2160 Pixel 4K-UHD-Auflösung. Die 55 mm F/2.0 Digitaloptik bietet eine Grundvergrößerung von 5,5× und ein Sehfeld von 14,0 × 8,8 m auf 100 m.
Ein integrierter Laser-Entfernungsmesser bis 1.000 m, PIPS 3.0 Bildverarbeitung, elektronische Bildstabilisierung, Defog-Funktion, GPS, elektronischer Kompass, 64 GB interner Speicher und Dual-Band-WLAN machen das Draco D635-4K zu einem vielseitigen Beobachtungssystem für Tag und Nacht.
Highlights
-
4-in-1 Multispektral-Fernglas
-
Wärmebild + 4K-Tag-/Nachtsicht + LRF + IR-Beleuchtung
-
Hochauflösender 640 × 512 Pixel VOx-Thermalsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität ≤ 15 mK NETD
-
50 Hz Bildwiederholungsrate
-
Wärmebildobjektiv 35 mm F/1.0
-
Thermische Detektionsreichweite bis 1.800 m
-
Thermische Grundvergrößerung 2,5×
-
Digitalzoom 1× bis 8×
-
Thermale Gesamtvergrößerung bis 20×
-
Großes thermales Sehfeld 21,9 × 17,6 m auf 100 m
-
Digitaler 4K-UHD-Kanal mit 3840 × 2160 Pixeln
-
1/1.8" Progressive-Scan-CMOS
-
Digitalobjektiv 55 mm F/2.0
-
Digitale Grundvergrößerung 5,5×
-
Digitale Gesamtvergrößerung bis 44×
-
Digitales Sehfeld 14,0 × 8,8 m auf 100 m
-
Integrierter Laser-Entfernungsmesser bis 1.000 m
-
LRF-Genauigkeit ± 1 m
-
0,49" Full-HD OLED-Display
-
Displayauflösung 1920 × 1080 Pixel
-
18× Okular
-
PIPS 3.0
-
Elektronische Bildstabilisierung EIS
-
Defog-Funktion
-
Hotspot-Verfolgung
-
Picture-in-Picture PiP
-
GPS
-
Elektronischer Kompass
-
Foto- und Videoaufnahme
-
Integriertes Mikrofon
-
Interne Galerie
-
64 GB interner Speicher
-
Dual-Band-WLAN 2,4 / 5 GHz
-
Menü-Speicher
-
Wechselbare 18650 Lithium-Ionen-Akkus
-
Betriebsdauer ≥ 8 Stunden
-
Betrieb auch mit nur einem 18650-Akku möglich
-
USB Typ-C
-
Augenabstand 60–74 mm
-
Weiche, faltbare Augenmuscheln
-
Magnesiumgehäuse
-
Schutzklasse IP67
-
Betriebstemperatur −30 °C bis +55 °C
-
Abmessungen 195 × 130,6 × 61,6 mm
-
Gewicht ≤ 620 g

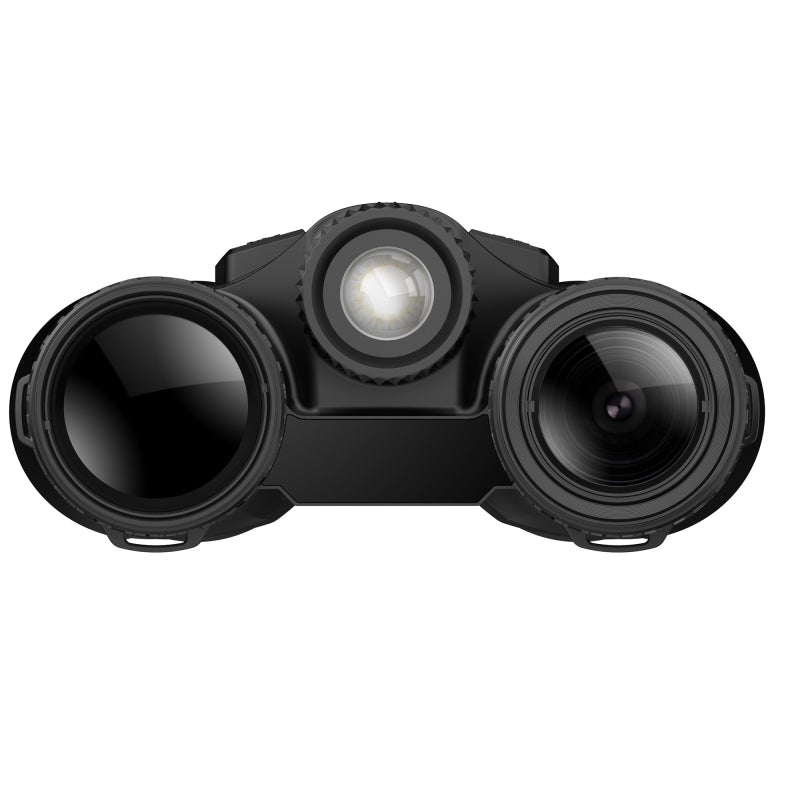

Vier Funktionen in einem Gerät
Das Draco vereint vier unterschiedliche Beobachtungssysteme:
-
Wärmebildkamera
-
digitale 4K-Tag-/Nachtsicht
-
Laser-Entfernungsmesser
-
Infrarotbeleuchtung
Dadurch kann je nach Beobachtungssituation zwischen thermischer Erfassung und hochauflösender digitaler Darstellung gewechselt werden.
Zusätzlich steht eine Picture-in-Picture-Funktion zur Verfügung. PIXFRA führt für das Gerät die Bildmodi Thermal, Visible und PiP auf.
Hochauflösender 640 × 512 Wärmesensor
Der thermische Kanal verwendet einen ungekühlten Vanadiumoxid-Wärmebildsensor mit:
-
640 × 512 Pixel Auflösung
-
12 µm Pixel Pitch
-
≤ 15 mK NETD
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die Kombination aus hoher Sensorauflösung und hoher thermischer Sensitivität ermöglicht eine detailreiche Wärmebilddarstellung auch bei geringen Temperaturunterschieden.
Dies ist insbesondere bei anspruchsvollen Bedingungen von Vorteil, beispielsweise bei:
-
Nebel
-
Regen
-
hoher Luftfeuchtigkeit
-
milden Nächten
-
geringem thermischen Kontrast
35 mm F/1.0 Wärmebildobjektiv
Der thermische Kanal verfügt über ein:
-
35 mm F/1.0 Objektiv
Die Fokussierung erfolgt manuell.
Die wichtigsten thermischen Optikdaten:
-
Brennweite: 35 mm
-
Blende: F/1.0
-
Nahfokus: 7 m
-
Grundvergrößerung: 2,5×
-
Digitalzoom: 1× bis 8×
-
Maximale Gesamtvergrößerung: 20×
-
Sichtfeld: 12,52° × 10,0°
-
Sehfeld auf 100 m: 21,9 × 17,6 m
-
Detektionsreichweite: bis 1.800 m
Diese Werte werden im aktuellen modellspezifischen PIXFRA-Datenblatt bestätigt.
Großes Sehfeld von 21,9 m
Das thermische Sehfeld beträgt:
-
21,9 m horizontal
-
17,6 m vertikal
auf 100 m.
Dadurch bietet das D635-4K trotz einer Detektionsreichweite von bis zu 1.800 m eine große Übersicht und eignet sich sowohl für:
-
Waldjagd
-
Pirsch
-
Revierkontrolle
-
größere Wiesen
-
Wald-Feld-Übergänge
-
Beobachtungen auf mittlere Distanzen
Vergrößerung von 2,5× bis 20×
Die thermische Grundvergrößerung beträgt:
-
2,5×
Der Digitalzoom ermöglicht eine Vergrößerung von:
-
1× bis 8×
Damit ergibt sich eine maximale thermische Gesamtvergrößerung von:
-
20×.
Digitale 4K-Tag- und Nachtsicht
Der digitale Kanal verwendet einen:
-
1/1.8" Progressive-Scan-CMOS-Sensor
-
3840 × 2160 Pixel 4K-UHD-Auflösung
-
50 Hz Bildfrequenz
Dadurch kann das Draco zusätzlich zum Wärmebildkanal für hochauflösende digitale Beobachtungen bei Tag, in der Dämmerung und bei Nacht verwendet werden.
55 mm F/2.0 Digitaloptik
Der digitale Kanal besitzt:
-
55 mm Brennweite
-
F/2.0
-
manuellen Fokus
-
Nahfokus 7 m
-
Grundvergrößerung 5,5×
-
Digitalzoom 1× bis 8×
-
maximale Gesamtvergrößerung 44×
Das digitale Sichtfeld beträgt:
-
8,0° × 4,5°
-
beziehungsweise 14,0 × 8,8 m auf 100 m.
PIPS 3.0 Bildverarbeitung
Das Draco arbeitet mit PIPS 3.0 – PIXFRA Imaging Processing System.
Die KI-gestützte Bildverarbeitung dient der Optimierung von:
-
Bilddetails
-
Objektkonturen
-
Kontrast
-
Rauschverhalten
-
Wärmebilddarstellung
-
digital vergrößerten Bildbereichen
PIXFRA führt PIPS 3.0 offiziell als zentrale Bildverarbeitungstechnologie der Draco-Serie.
EIS und Defog
Zusätzlich verfügt die Draco-Serie über:
-
EIS – Electronic Image Stabilization
-
Defog-Funktion
Die elektronische Bildstabilisierung reduziert sichtbare Verwacklungen und unterstützt eine ruhigere Beobachtung.
Die Defog-Funktion dient zur Verbesserung der Darstellung bei schwierigen atmosphärischen Bedingungen wie Nebel oder hoher Luftfeuchtigkeit.
1920 × 1080 Pixel OLED-Display
Für die Bildausgabe verwendet das D635-4K ein:
-
0,49 Zoll OLED-Display
-
mit 1920 × 1080 Pixel Auflösung
Das Okular besitzt eine:
-
18× Okularvergrößerung
Damit steht sowohl für den thermischen als auch für den digitalen Beobachtungskanal eine hochauflösende Full-HD-Anzeige zur Verfügung.
Laser-Entfernungsmesser bis 1.000 m
Das Draco verfügt über einen integrierten Laser-Entfernungsmesser mit:
-
Messreichweite bis 1.000 m
-
Messgenauigkeit ± 1 m
-
Laserklasse 1
Damit kann die Entfernung zu einem beobachteten Objekt direkt über das Fernglas bestimmt werden.
IR-Aufheller für vollständige Dunkelheit
Beim PFI-D635-4K wird offiziell ein austauschbarer:
-
850-nm-Infrarotstrahler
mit einer angegebenen Reichweite von:
-
bis zu 400 m
verwendet.
Für Anwender, die einen stärker verdeckten 940-nm-IR-Aufheller bevorzugen, führt PIXFRA eine separate Modellvariante mit der Bezeichnung PFI-D635N-4K. Diese verwendet einen 940-nm-IR-Strahler mit bis zu 350 m Reichweite.
Wärmebild-Farbpaletten
Für den thermischen Kanal stehen 6 Farbpaletten zur Verfügung:
-
Weiß-Heiß
-
Schwarz-Heiß
-
Eisenrot
-
Alarm
-
Grün-Heiß
-
Sepia
Der digitale Kanal bietet zusätzlich:
-
Farbe
-
Schwarz-Weiß
-
Grün
-
Gelb
-
Auto
Hotspot-Verfolgung
Die integrierte Hotspot-Verfolgung ermöglicht die automatische Hervorhebung besonders warmer Bereiche innerhalb der thermischen Szene.
Dadurch können auffällige Wärmesignaturen schneller erkannt und verfolgt werden.
GPS und elektronischer Kompass
Das Draco besitzt:
-
GPS
-
elektronischen Kompass
Damit stehen zusätzliche Orientierungsinformationen für den Einsatz im Gelände zur Verfügung.
Foto-, Video- und Tonaufnahme
Das D635-4K besitzt einen integrierten Rekorder für:
-
Fotos
-
Videos
-
Tonaufnahmen
Der interne Speicher umfasst:
-
64 GB
Eine integrierte Galerie ermöglicht außerdem das direkte Ansehen gespeicherter Aufnahmen auf dem Gerät.
Dual-Band-WLAN
Die Draco-Serie unterstützt:
-
2,4-GHz-WLAN
-
5-GHz-WLAN
Dadurch kann das Gerät mit kompatiblen Smartphones oder Tablets verbunden und für Live-Streaming über die PIXFRA-App verwendet werden.

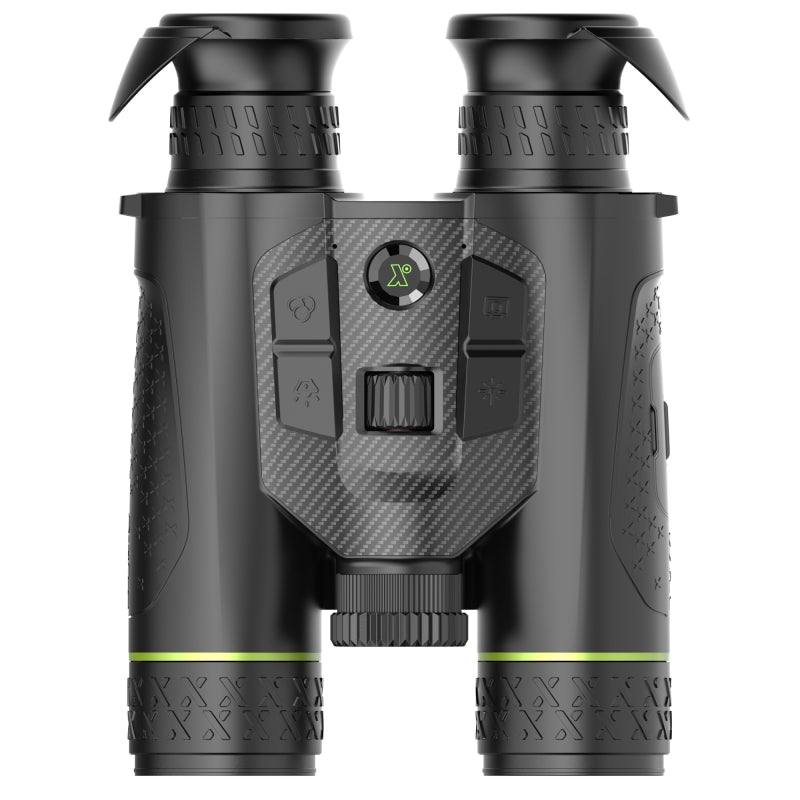

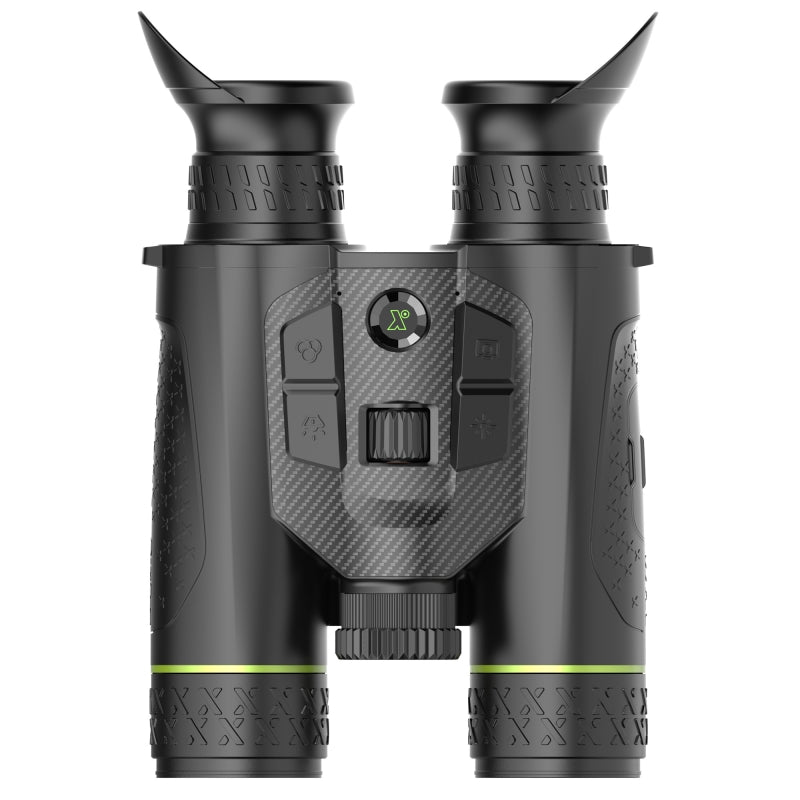

Intuitive und geräuscharme Bedienung
Das Bedienkonzept umfasst:
-
Multifunktionsrad
-
Vier-Tasten-Layout
-
ergonomische Tastenanordnung
-
Bedienung auch mit Handschuhen
Der Aufbau orientiert sich an der Handhabung klassischer optischer Ferngläser.
Menü-Speicher
Eine praktische Funktion ist der Menü-Speicher.
Wird das Menü innerhalb von 15 Sekunden erneut geöffnet, springt das Draco automatisch zur zuletzt verwendeten Menüposition zurück.
Wechselbare 18650-Akkus
Die Stromversorgung erfolgt über austauschbare:
-
18650 Lithium-Ionen-Akkus
Das modellspezifische Datenblatt gibt für das D635-4K eine Betriebsdauer von:
-
mindestens 8 Stunden bei 25 °C und ausgeschaltetem WLAN
an.
Das Draco kann zudem auch mit nur einem Akku betrieben werden. Die Serie unterstützt verschiedene Möglichkeiten der Stromversorgung und des Ladens, unter anderem über Netzstrom, Powerbank und separates Ladegerät.

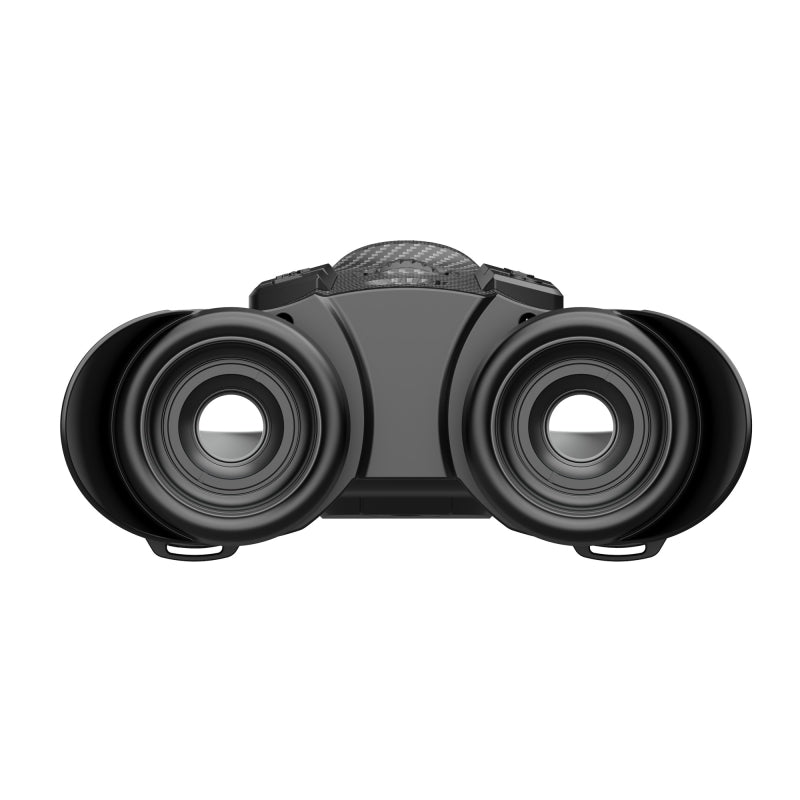

Ergonomischer binokularer Einblick
Der Augenabstand kann individuell eingestellt werden:
-
60–74 mm
Zusätzlich stehen zur Verfügung:
-
Dioptrienausgleich −5 bis +5 dpt
-
Eye Relief 15 mm
-
weiche, faltbare Augenmuscheln
Damit lässt sich das Fernglas an unterschiedliche Nutzer anpassen.
PIXFRA Brusttasche
Die speziell entwickelte PIXFRA Brusttasche hält das Draco sicher vor dem Körper und ermöglicht gleichzeitig einen schnellen Zugriff auf das Gerät.
Sie ist insbesondere für Pirsch und mobile Beobachtung ausgelegt, bei denen das Fernglas regelmäßig aufgenommen und wieder freigegeben wird.
IP67 für anspruchsvolle Outdoor-Einsätze
Das Draco erfüllt die Schutzklasse:
-
IP67
Der offizielle Betriebstemperaturbereich beträgt:
-
−30 °C bis +55 °C
Die zulässige Betriebsfeuchtigkeit liegt bei:
-
≤ 95 %.
Abmessungen und Gewicht
Die aktuellen offiziellen Produktabmessungen betragen:
-
195,0 × 130,6 × 61,6 mm (L × B × H)
Das Nettogewicht beträgt:
-
≤ 620 g
Damit bleibt das D635-4K trotz 640er Wärmebildsensor, 4K-Digitaltechnik, LRF und binokularem Aufbau vergleichsweise kompakt.
Technische Daten
| Eigenschaft PIXFRA Draco D635-4K | |
|---|---|
| Hersteller | PIXFRA |
| Modell | Draco D635-4K / PFI-D635-4K |
| Gerätetyp | Multispektrales Fernglas |
| Funktionen | Wärmebild / 4K Digital / LRF / IR |
| Wärmebildsensor | VOx, 640 × 512 Pixel |
| Pixel Pitch | 12 µm |
| NETD | ≤ 15 mK @ F/1.0 |
| Thermal-Bildfrequenz | 50 Hz |
| Thermal-Objektiv | 35 mm F/1.0 |
| Thermal-Fokus | Manuell |
| Thermal-Nahfokus | 7 m |
| Thermal-Grundvergrößerung | 2,5× |
| Thermal-Digitalzoom | 1×–8× |
| Thermal-Maximalvergrößerung | 20× |
| Thermal-Sichtfeld | 12,52° × 10,0° |
| Thermal-Sehfeld @100 m | 21,9 × 17,6 m |
| Thermal-Detektionsreichweite | 1.800 m |
| Digitalsensor | 1/1.8" Progressive Scan CMOS |
| Digitalauflösung | 3840 × 2160 Pixel / 4K UHD |
| Digital-Bildfrequenz | 50 Hz |
| Digitalobjektiv | 55 mm F/2.0 |
| Digital-Fokus | Manuell |
| Digital-Nahfokus | 7 m |
| Digital-Grundvergrößerung | 5,5× |
| Digitalzoom | 1×–8× |
| Digital-Maximalvergrößerung | 44× |
| Digital-Sichtfeld | 8,0° × 4,5° |
| Digital-Sehfeld @100 m | 14,0 × 8,8 m |
| Display | 0,49" OLED |
| Displayauflösung | 1920 × 1080 Pixel |
| Okular | 18× |
| PIPS | PIPS 3.0 |
| EIS | Ja |
| Defog | Ja |
| Bildmodi | Thermal / Visible / PiP |
| Farbpaletten Thermal | 6 |
| Hotspot-Verfolgung | Ja |
| Laser-Entfernungsmesser | Ja |
| LRF-Reichweite | bis 1.000 m |
| LRF-Genauigkeit | ± 1 m |
| Laserklasse | Klasse 1 |
| IR-Aufheller D635-4K | 850 nm / bis 400 m |
| IR-Aufheller D635N-4K | 940 nm / bis 350 m |
| IR-Aufheller wechselbar | Ja |
| GPS | Ja |
| Elektronischer Kompass | Ja |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| Mikrofon | Ja |
| Interne Galerie | Ja |
| Interner Speicher | 64 GB |
| WLAN | Dual-Band 2,4 / 5 GHz |
| Kalibrierung | Auto / Halbautomatisch / Manuell |
| Defektpixelkorrektur | Ja |
| Standby-Modus | Ja |
| Dioptrienausgleich | −5 bis +5 dpt |
| Augenabstand | 60–74 mm |
| Eye Relief | 15 mm |
| Akkutyp | wechselbare 18650 Li-Ionen-Akkus |
| Akkulaufzeit | ≥ 8 h bei 25 °C, WLAN aus |
| Betrieb mit einem Akku | Ja |
| USB | USB Typ-C |
| Stromversorgung | 5 V DC |
| Gehäusematerial | Magnesium |
| Schutzklasse | IP67 |
| Betriebstemperatur | −30 °C bis +55 °C |
| Betriebsfeuchtigkeit | ≤ 95 % |
| Abmessungen | 195 × 130,6 × 61,6 mm |
| Nettogewicht | ≤ 620 g |
| Farbe | Schwarz |
Lieferumfang
Zum Lieferumfang gehören laut deinen Herstellerinformationen:
-
PIXFRA Draco D635-4K Multispektral-Fernglas
-
4× 18650-Akkus
-
Ladeschale
-
USB-Kabel
-
PIXFRA Brusttasche
-
Trageriemen
-
Bedienungsanleitung
