Rusan MAR Modular-Verbinder / MCR Connector für Vorsatzgeräte
Rusan MAR Modular-Verbinder / MCR Connector für Vorsatzgeräte
Der Rusan MAR Modular-Verbinder (MCR Connector) ist das gerätespezifische Verbindungselement zwischen einem Wärmebild- oder Nachtsicht-Vorsatzgerät und dem Rusan MAR Modular-Adapter auf der Tagesoptik.
Während der MAR-Adapter passend zum Außendurchmesser des Zielfernrohrs ausgewählt wird, richtet sich der MCR-Verbinder nach dem Anschluss beziehungsweise Gewinde des verwendeten Vorsatzgerätes.
Der Verbinder wird am Vorsatzgerät montiert und kann dort dauerhaft verbleiben. Anschließend wird das Gerät über den präzisen Bajonettverschluss mit dem MAR-Adapter verbunden. Dadurch lässt sich das Vorsatzgerät innerhalb weniger Sekunden aufsetzen und wieder abnehmen. Das zweiteilige Rusan-System ist speziell auf eine präzise und wiederholgenaue Montage ausgelegt.
Highlights
-
Rusan MCR Connector / Modular-Verbinder
-
Bestandteil des Rusan MAR Modularsystems
-
Verbindet Vorsatzgerät und MAR-Klemmadapter
-
Gerätespezifische Ausführung
-
Auswahl passend zum verwendeten Vorsatzgerät
-
Präziser Bajonettverschluss
-
Schnelles Aufsetzen und Abnehmen des Vorsatzgerätes
-
Hohe Wiederholgenauigkeit
-
Verbinder kann dauerhaft am Vorsatzgerät verbleiben
-
Wechsel zwischen mehreren mit MAR ausgestatteten Optiken möglich
-
Robuste Aluminiumkonstruktion
-
Für zahlreiche Wärmebild- und Nachtsichtgeräte erhältlich
-
Passender Rusan MAR-Adapter separat erforderlich
So funktioniert das Rusan MAR-System
Das modulare Rusan-System besteht aus zwei Hauptkomponenten:
1. Rusan MAR Modular-Adapter
Der MAR-Klemmadapter sitzt auf der Tagesoptik und wird passend zum tatsächlichen Außendurchmesser des Objektivgehäuses gewählt.
2. Rusan MCR Modular-Verbinder
Der MCR wird passend zum jeweiligen Vorsatzgerät ausgewählt und am Gerät befestigt.

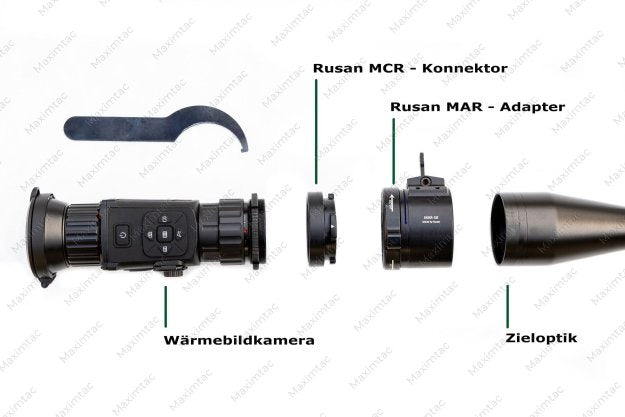

Der Aufbau sieht damit folgendermaßen aus:
Tagesoptik → Rusan MAR Adapter → Rusan MCR Verbinder → Vorsatzgerät
Für ein vollständiges System werden daher sowohl ein MAR-Adapter als auch ein passender MCR-Connector benötigt. Rusan weist auch im eigenen Produktkatalog darauf hin, dass für ein komplettes Modulsystem die passende Klemmhülse mit dem zum Clip-on passenden Connector kombiniert werden muss.
Schneller Bajonettverschluss
Die Verbindung zwischen MCR-Connector und MAR-Adapter erfolgt über einen präzisen Bajonettverschluss.
Dadurch kann das Vorsatzgerät:
-
schnell montiert
-
sicher verriegelt
-
wieder abgenommen
-
erneut reproduzierbar angesetzt
werden.
Der MCR verbleibt dabei auf dem Vorsatzgerät, während der MAR-Adapter auf dem Zielfernrohr verbleiben kann.
Passend zum Vorsatzgerät auswählen
Der MCR wird nicht nach dem Zielfernrohr, sondern nach dem verwendeten Wärmebild- oder Nachtsichtgerät ausgewählt.
Je nach Vorsatzgerät kommen unterschiedliche Gewinde oder spezielle Bajonettanschlüsse zum Einsatz.
Zu den verfügbaren Varianten gehören beispielsweise:
| MCR-Ausführung | Beispiele kompatibler Geräte |
|---|---|
| M52 × 0,75 | HIKMICRO Thunder 2.0 / 3.0, InfiRay MATE, ThermTec HUNT und weitere |
| M49 × 0,75 | Dipol |
| M46 × 0,75 | Nitehog, Electrooptic, Lahoux u. a. |
| M43 × 0,75 | Liemke, NightPearl und weitere |
| M40 × 0,75 | z. B. JSA Night-Lux HOGHUNTER, je nach Ausführung |
| M35 × 1 | Pulsar Krypton, Pulsar Proton |
| M33,5 × 0,75 | Guide, Nitehog Viper und weitere |
| PARD FT32 | Spezifischer MCR für PARD FT32 |
| Pulsar Core | Spezifische 2-Pin-Ausführung |
| Pulsar Forward / F455 | Spezifische 4-Pin-Ausführung |
| HIKMICRO Thunder | Gerätespezifische Ausführung je nach Generation |
Die verfügbaren Varianten des MCR-Systems decken sowohl klassische Gewindeanschlüsse als auch spezielle Anschlüsse einzelner Hersteller ab.
Für viele Hersteller geeignet
Je nach gewählter Variante ist das Rusan MCR-System unter anderem für Vorsatzgeräte folgender Hersteller verfügbar:
-
HIKMICRO
-
InfiRay
-
ThermTec
-
Guide
-
Pulsar
-
PARD
-
Nitehog
-
Liemke
-
NightPearl
-
Dipol
-
Dedal
-
Lahoux
-
JSA Night-Lux
-
und weitere
Wichtig ist dabei immer die exakte Gerätegeneration und Anschlussart. Zwei Geräte desselben Herstellers können unterschiedliche MCR-Connectoren benötigen.
Hohe Wiederholgenauigkeit
Das MAR-System wurde speziell dafür entwickelt, Vorsatzgeräte wiederholt an derselben definierten Position zu befestigen.
Da:
-
der MAR-Adapter auf der Tagesoptik
-
und der MCR-Connector auf dem Vorsatzgerät
verbleiben können, muss die komplette Klemmverbindung nicht bei jeder Verwendung neu eingestellt werden.
Das erleichtert insbesondere den regelmäßigen Gerätewechsel und die Verwendung eines Vorsatzgerätes auf mehreren entsprechend vorbereiteten Tagesoptiken.
Ideal für mehrere Optiken
Das modulare Konzept bietet einen besonderen Vorteil, wenn dasselbe Vorsatzgerät auf unterschiedlichen Optiken genutzt werden soll.
Beispiel:
-
Zielfernrohr 1 → passender MAR-Adapter
-
Zielfernrohr 2 → passender MAR-Adapter
-
Wärmebildgerät → passender MCR-Connector
Das Vorsatzgerät kann anschließend über den Connector zwischen den vorbereiteten Optiken gewechselt werden.
Varianten mit integrierter Geräteausrichtung
Bei einigen MCR-Ausführungen besitzt der Connector bereits ein integriertes System zur Rotations- beziehungsweise Geräteausrichtung.
Im Rusan-Produktsystem sind diese Varianten teilweise durch ein „P“ am Ende der Produktbezeichnung gekennzeichnet. Bei diesen Connectoren kann das Gerät innerhalb des Connectors ausgerichtet und anschließend fixiert werden, sodass keine zusätzliche Kontermutter am Vorsatzgerät erforderlich ist.
Das ist wichtig, weil nicht jede MCR-Ausführung konstruktiv identisch ist. Die benötigte Variante sollte daher immer anhand des konkreten Vorsatzgerätes ausgewählt werden.
Technische Daten
| Eigenschaft | Rusan MAR Modular-Verbinder / MCR |
|---|---|
| Hersteller | Rusan-Mikron |
| Produktart | Gerätespezifischer Modular-Connector |
| System | Rusan MAR / MCR |
| Montageposition | Am Vorsatzgerät |
| Verbindung zum MAR | Bajonettverschluss |
| Auswahl | Nach Vorsatzgerät / Geräteanschluss |
| Material | Aluminium |
| Farbe | Schwarz |
| Dauerhafte Montage am Vorsatzgerät | Ja |
| Schnelles Aufsetzen und Abnehmen | Ja |
| Wiederholgenaue Verbindung | Ja |
| Verwendung mit mehreren MAR-Adaptern | Ja |
| MAR-Klemmadapter enthalten | Nein |
| Varianten | Verschiedene Gewinde und gerätespezifische Anschlüsse |
Lieferumfang
-
1× Rusan MAR Modular-Verbinder / MCR Connector in der ausgewählten Ausführung
Wichtig
Für die Verwendung des MCR-Connectors wird zusätzlich ein:
Rusan MAR Modular-Adapter
benötigt.
Der MAR-Adapter wird passend zum Außendurchmesser der Tagesoptik ausgewählt. Der MCR-Connector dagegen wird passend zum Vorsatzgerät beziehungsweise dessen Anschluss gewählt.
Bitte vor der Bestellung das genaue Modell des Vorsatzgerätes und den benötigten Anschluss prüfen.
