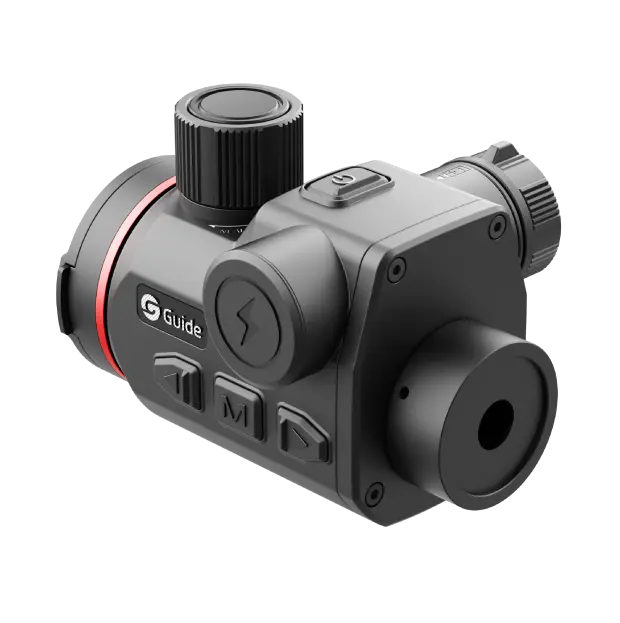

Guide Orion 635CS Wärmebild-Vorsatzgerät
Wählen Sie den Außendurchmesser Ihrer Zieloptik. Den passenden Adapter und Geräteverbinder stellen wir automatisch für Sie zusammen.
Das GUIDIDE Orion O635CS ist ein extrem kompaktes und leichtes Wärmebild-Vorsatzgerät mit hochauflösendem 640 × 512 Pixel VOx-Sensor, 12 µm Pixel Pitch und einer sehr hohen thermischen Empfindlichkeit von < 15 mK NETD. Das lichtstarke 35 mm F/0.9 Objektiv sorgt zusammen mit der neuen ApexVision-S1-Systemarchitektur für eine detailreiche und kontraststarke Wärmebilddarstellung. GUIDE positioniert die Orion-C-Serie mit nur 285 g Gerätegewicht ausdrücklich als besonders leichtes Clip-on-System.
Mit einem großen Sehfeld von 22 × 17 m auf 100 m, einer Detektionsreichweite von bis zu 1.800 m und einem hochauflösenden 0,49" AMOLED-Display mit 1920 × 1080 Pixeln bietet das O635CS eine leistungsstarke Kombination aus Übersicht, Bildqualität und kompakter Bauweise.
Eine weitere Stärke ist die geringe Systemlatenz von nur 26 ms. Zusammen mit der 50-Hz-Bildfrequenz ermöglicht dies eine flüssige und unmittelbare Darstellung auch bei Bewegungen. Zudem ist das Gerät bereits nach rund 3 Sekunden einsatzbereit.
Highlights
-
Hochauflösender 640 × 512 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität < 15 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
Lichtstarkes 35 mm F/0.9 Objektiv
-
Manueller Fokus
-
1× Vergrößerung für den Vorsatzbetrieb
-
Geeignet für Tagesoptiken bis 10× Vergrößerung
-
Großes Sichtfeld 12,5° × 9,4°
-
Sehfeld 22 × 17 m auf 100 m
-
Detektionsreichweite bis 1.800 m
-
ApexVision-S1-Systemarchitektur
-
ApexCore-S1-Detektor
-
Nexus-1.0-Plattform
-
Hyper-Light-2.0-Bildalgorithmus
-
Besonders geringe Systemlatenz von 26 ms
-
Schnellstart in nur ca. 3 Sekunden
-
0,49" AMOLED-Display
-
Displayauflösung 1920 × 1080 Pixel
-
7 Farbpaletten
-
5 speicherbare Korrekturprofile
-
Augenabstand 20 mm
-
Austauschbarer 18500-Akku
-
Betriebsdauer bis 7 Stunden
-
2× 18500-Akku im Lieferumfang
-
USB Typ-C
-
Anschlussgewinde M33,5 × 0,75
-
Rückstoßfestigkeit bis 6.000 J
-
IP67
-
Betriebstemperatur −20 °C bis +50 °C
-
Abmessungen nur 99 × 73 × 68 mm
-
Gewicht nur 285 g
ApexVision-S1-Systemarchitektur
Das Orion O635CS basiert auf GUIDE's neuer ApexVision-S1-Systemarchitektur.
Das System kombiniert:
-
ApexCore-S1-Wärmebilddetektor
-
Nexus-1.0-Plattform
-
Hyper-Light-2.0-Bildalgorithmus
Die neue Bildverarbeitung wurde auf hohe Detailwiedergabe, stabile Konturen und flüssige Bewegungsdarstellung ausgelegt. GUIDE beschreibt ApexVision als eine neue Wärmebildplattform, die eine klare Darstellung auch auf größere Entfernung ermöglichen soll.
640 × 512 Pixel VOx-Sensor
Das O635CS verfügt über einen ungekühlten VOx-Infrarotdetektor mit:
-
640 × 512 Pixel Auflösung
-
12 µm Pixel Pitch
-
< 15 mK NETD
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die Kombination aus hoher Sensorauflösung und hoher thermischer Empfindlichkeit ermöglicht eine detaillierte Darstellung auch bei geringen Temperaturunterschieden. GUIDE bestätigt für das O635CS ausdrücklich 640 × 512 Pixel, 12 µm und eine Sensitivität von unter 15 mK.
Dies ist insbesondere bei ungünstigen Bedingungen von Vorteil, beispielsweise bei:
-
hoher Luftfeuchtigkeit
-
Nebel
-
milden Nächten
-
geringen Temperaturunterschieden
-
strukturreichen Hintergründen
Lichtstarkes 35 mm F/0.9 Objektiv
Das O635CS verwendet ein besonders lichtstarkes:
-
35 mm F/0.9 Objektiv
Die Fokussierung erfolgt manuell über den großen Fokussierring. GUIDE hat den Fokusmechanismus so ausgelegt, dass er eine präzise Bedienung und eindeutige mechanische Rückmeldung ermöglicht.
Die optischen Eckdaten:
-
Brennweite: 35 mm
-
Blende: F/0.9
-
Vergrößerung: 1×
-
Sichtfeld: 12,5° × 9,4°
-
Sehfeld: 22 × 17 m auf 100 m
-
Detektionsreichweite: bis 1.800 m
Großes Sehfeld von 22 × 17 m
Dank des 640er Sensors bietet das Orion O635CS trotz 35-mm-Objektiv ein großes Sehfeld.
Auf 100 m beträgt es:
-
22 m horizontal
-
17 m vertikal
Das entspricht einem Winkel-Sichtfeld von:
-
12,5° × 9,4°
Dadurch eignet sich das Gerät sowohl zum schnellen Erfassen einer größeren Fläche als auch zur detaillierten Beobachtung bereits entdeckter Wärmequellen.
Detektionsreichweite bis 1.800 m
Die angegebene thermische Detektionsreichweite beträgt:
-
bis zu 1.800 m
Die tatsächliche Nutzbarkeit hängt dabei wie bei jedem Wärmebildgerät unter anderem von Objektgröße, Wetter, Temperaturdifferenz und atmosphärischen Bedingungen ab.
1× Vergrößerung für den Vorsatzbetrieb
Das Orion O635CS arbeitet im Vorsatzmodus mit:
-
1× Eigenvergrößerung
Dadurch wird das Wärmebild ohne zusätzliche optische Grundvergrößerung an die verwendete Tagesoptik weitergegeben.
Für die Tagesoptik wird eine Vergrößerung von bis zu:
-
10×
angegeben.
Damit lässt sich die Vergrößerung über die verwendete Optik einstellen, während das O635CS selbst als 1×-Vorsatzgerät arbeitet.
Full-HD AMOLED-Display
Ein deutlicher Unterschied zum kleineren O435CS ist das Display.
Das O635CS besitzt ein:
-
0,49 Zoll AMOLED-Display
-
mit 1920 × 1080 Pixel Auflösung
GUIDE bestätigt diese Displaykombination ausdrücklich für das O635CS.
Die hohe Displayauflösung unterstützt insbesondere bei höherer Vergrößerung der nachgeschalteten Optik eine detailreiche Darstellung.
7 Farbpaletten
Für die Wärmebilddarstellung stehen sieben Farbpaletten zur Verfügung:
-
White Hot
-
Black Hot
-
Red Hot
-
Green Hot
-
Iron Red
-
Blue Hot
-
Sepia
Damit kann die Darstellung an unterschiedliche Umgebungsbedingungen und persönliche Vorlieben angepasst werden.
5 speicherbare Korrekturprofile
Das Orion O635CS kann bis zu:
-
5 Korrekturprofile
speichern.
Dadurch können unterschiedliche Korrektureinstellungen hinterlegt werden. Das ist insbesondere praktisch, wenn das Vorsatzgerät mit unterschiedlichen optischen Konfigurationen verwendet wird.
Nur 26 ms Systemlatenz
Eine möglichst geringe Bildlatenz ist bei einem Wärmebild-Vorsatzgerät besonders relevant.
GUIDE gibt für die Orion-C-Serie eine Systemlatenz von lediglich:
-
26 Millisekunden
an.
Dadurch werden Bewegungen nahezu unmittelbar dargestellt und die Verzögerung zwischen realer Bewegung und Displaybild auf ein Minimum reduziert.
In etwa 3 Sekunden einsatzbereit
Nach dem Einschalten benötigt die Orion-C-Serie laut GUIDE nur rund:
-
3 Sekunden
bis zur Einsatzbereitschaft.
Dadurch kann das Gerät bei Bedarf kurzfristig eingeschaltet werden, ohne lange Startzeiten abzuwarten.
Austauschbarer 18500-Akku
Die Stromversorgung erfolgt über einen:
-
austauschbaren 18500-Akku
Die Betriebsdauer des O635CS beträgt:
-
bis zu 7 Stunden
pro Akku.
Da der Akku direkt gewechselt werden kann, lässt sich die Gesamtnutzungsdauer durch einen Ersatzakku unkompliziert verlängern.
Im offiziellen Orion-C-Lieferumfang befinden sich bereits:
-
2× 18500-Akkus
-
1× Akkuladegerät
USB Typ-C
Für die externe Stromversorgung steht ein:
-
USB Typ-C Anschluss
zur Verfügung.
Rückstoßfest bis 6.000 Joule
Das Orion O635CS ist für Rückstoßbelastungen von bis zu:
-
6.000 J
ausgelegt. GUIDE bestätigt diese Belastbarkeit für die Orion-C-Serie.
Die Angabe sollte im Shop als Rückstoßfestigkeit und nicht lediglich als allgemeine „Schockfestigkeit“ bezeichnet werden.
M33,5 × 0,75 Anschlussgewinde
Das Gerät besitzt ein:
-
M33,5 × 0,75 Anschlussgewinde
zur Verbindung mit einem kompatiblen Adapter- beziehungsweise Klemmhülsensystem.
Der benötigte Adapter richtet sich nach der jeweils verwendeten Optik und deren Außendurchmesser.
IP67 für den Outdoor-Einsatz
Das GUIDE Orion O635CS erfüllt die Schutzklasse:
-
IP67
Der Betriebstemperaturbereich beträgt:
-
−20 °C bis +50 °C
Damit ist das Gerät gegen Staub und Wasser geschützt und für anspruchsvolle Outdoor-Bedingungen ausgelegt.

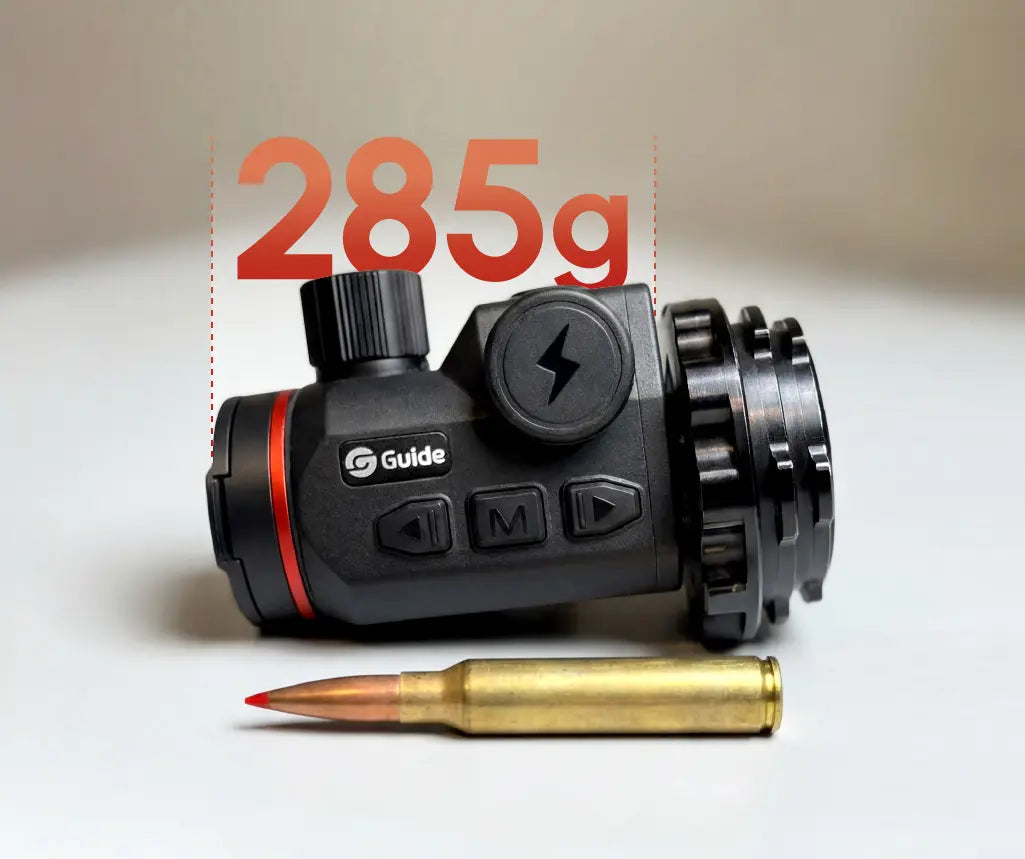

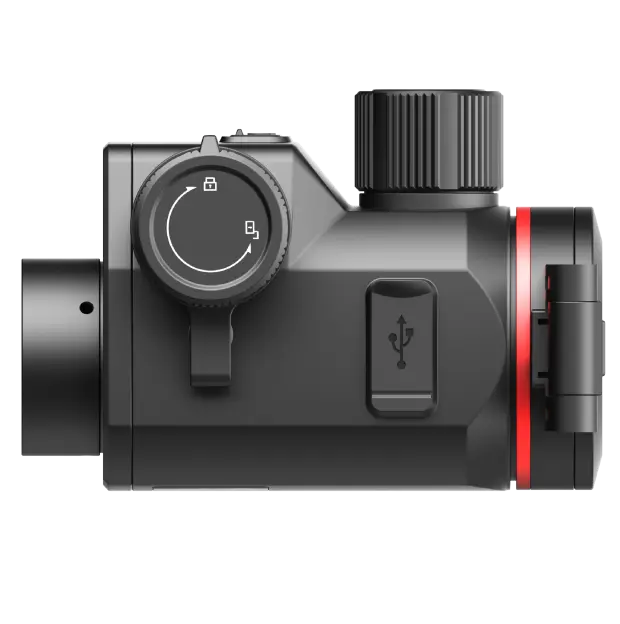

Extrem kompakt und nur 285 g
Besonders auffällig ist die kompakte Konstruktion.
Das O635CS misst lediglich:
-
99 × 73 × 68 mm
und wiegt:
-
285 g
Damit ist das O635CS trotz 640 × 512 Pixel Sensor, 35-mm-F/0.9-Objektiv und Full-HD-AMOLED-Display ausgesprochen leicht.
Das geringe zusätzliche Gewicht ist gerade bei einem Vorsatzgerät von Vorteil, da die Balance der verwendeten Optik möglichst wenig verändert wird.
Technische Daten
| Eigenschaft | GUIDE Orion O635CS |
|---|---|
| Hersteller | GUIDE Sensmart |
| Serie | Orion C |
| Modell | O635CS |
| Gerätetyp | Wärmebild-Vorsatzgerät |
| Systemarchitektur | ApexVision-S1 |
| Detektor | ApexCore-S1 |
| Plattform | Nexus 1.0 |
| Bildalgorithmus | Hyper-Light 2.0 |
| Sensortyp | Ungekühlter VOx-Infrarotdetektor |
| Sensorauflösung | 640 × 512 Pixel |
| Pixel Pitch | 12 µm |
| NETD | < 15 mK |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | 35 mm F/0.9 |
| Fokus | Manuell |
| Vergrößerung | 1× |
| Max. Vergrößerung der Tagesoptik | bis 10× |
| Sichtfeld | 12,5° × 9,4° |
| Sehfeld @100 m | 22 × 17 m |
| Detektionsreichweite | bis 1.800 m |
| Displaytyp | AMOLED |
| Displaygröße | 0,49 Zoll |
| Displayauflösung | 1920 × 1080 Pixel |
| Farbpaletten | 7 |
| Korrekturprofile | 5 speicherbar |
| Systemlatenz | ca. 26 ms |
| Startzeit | ca. 3 Sekunden |
| Augenabstand | 20 mm |
| Anschlussgewinde | M33,5 × 0,75 |
| Schnittstelle | USB Typ-C |
| Akkutyp | austauschbarer 18500-Akku |
| Akkulaufzeit | bis 7 Stunden |
| Rückstoßfestigkeit | bis 6.000 J |
| Schutzklasse | IP67 |
| Betriebstemperatur | −20 °C bis +50 °C |
| Abmessungen | 99 × 73 × 68 mm |
| Gewicht | 285 g |
Lieferumfang
Der offizielle Lieferumfang der Orion-C-Serie umfasst:
-
GUIDE Orion O635CS Wärmebild-Vorsatzgerät
-
2× 18500-Akku
-
Akkuladegerät / Ladeschale
-
USB-A-auf-USB-C-Kabel
-
Tragetasche
-
Sicherheitshinweise
-
Kurzanleitung
-
Garantiekarte
GUIDE führt außerdem ein fusselfreies Reinigungstuch als Zubehör der Orion-C-Serie.
Hinweis: Ein passender Adapter für die jeweilige Tagesoptik ist nicht Bestandteil des von GUIDE ausgewiesenen Standard-Lieferumfangs und muss passend zum Außendurchmesser der verwendeten Optik ausgewählt werden.
