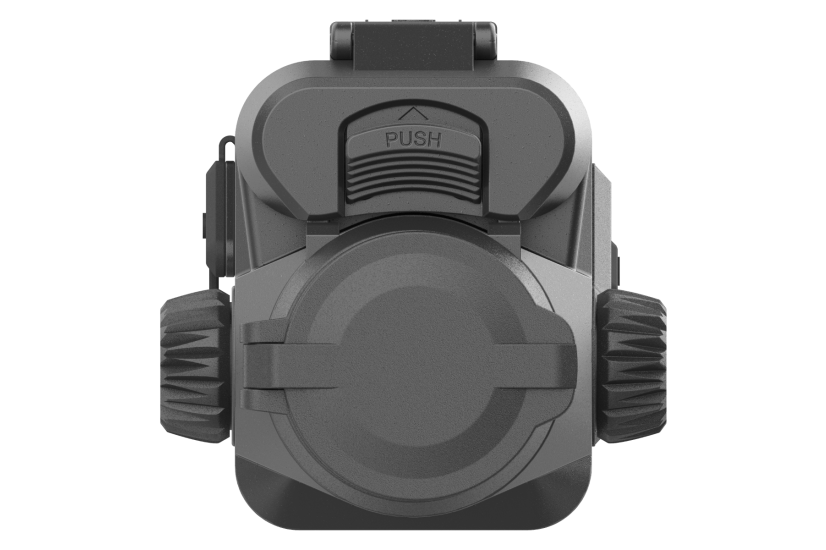

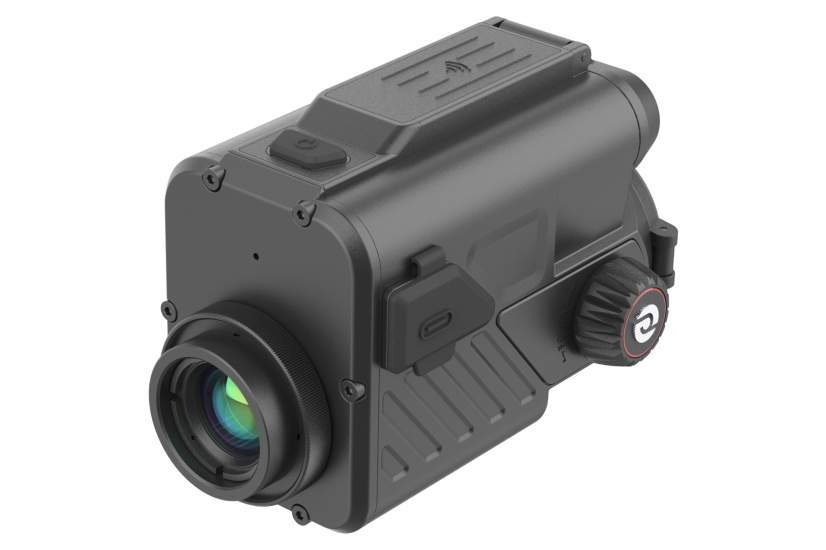

Guide TB430 Wärmebild-Vorsatzgerät
Wählen Sie den Außendurchmesser Ihrer Zieloptik. Den passenden Adapter und Geräteverbinder stellen wir automatisch für Sie zusammen.
Das GUIDE TB430 ist ein kompaktes und robustes Wärmebild-Vorsatzgerät für die Verwendung in Verbindung mit einer geeigneten Tagesoptik. Ein 400 × 300 Pixel VOx-Wärmebildsensor mit 12 µm Pixel Pitch, eine thermische Sensitivität von < 25 mK NETD und das 35 mm F/1.0 Objektiv sorgen für eine klare Wärmebilddarstellung bei gleichzeitig hoher Reichweite.
Das Gehäuse besteht aus einer leichten Magnesiumlegierung und wurde gezielt auf ein geringes Gewicht und kompakte Abmessungen ausgelegt. Mit lediglich 425 g ist das TB430 deutlich leichter als viele vergleichbare Vorsatzgeräte seiner Generation. GUIDE bestätigt außerdem die hohe Schutzklasse IP68 sowie eine Stoßfestigkeit von 1.000 G bei 1 ms.
Das hochauflösende 0,39" Full-HD-AMOLED-Display mit 1920 × 1080 Pixeln, sieben Farbpaletten, Foto- und Videoaufnahme inklusive Ton, Dual-Band-WLAN sowie zwei austauschbare 18650-Akkus mit einer Betriebsdauer von bis zu 12 Stunden runden die Ausstattung ab.
Highlights
-
400 × 300 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität < 25 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
35 mm F/1.0 Objektiv
-
Manueller Fokus
-
1× optische Vergrößerung
-
Sichtfeld 7,8° × 5,9°
-
Sehfeld 14 × 10 m auf 100 m
-
Detektionsreichweite bis 1.800 m
-
0,39" Full-HD-AMOLED-Display
-
Displayauflösung 1920 × 1080 Pixel
-
7 Farbpaletten
-
Foto- und Videoaufnahme
-
Audioaufnahme über integriertes Mikrofon
-
32 GB interner Speicher
-
Dual-Band-WLAN 2,4 GHz / 5 GHz
-
Bluetooth
-
Unterstützung der TargetIR App
-
USB Typ-C / USB 2.0
-
2 austauschbare 18650-Akkus
-
Akkulaufzeit bis 12 Stunden
-
Gehäuse aus Magnesiumlegierung
-
Schutzklasse IP68
-
Stoßfest bis 1.000 G / 1 ms
-
Betriebstemperatur −20 °C bis +50 °C
-
Abmessungen 128 × 79 × 79 mm
-
Gewicht 425 g
400 × 300 Pixel VOx-Sensor
Im GUIDE TB430 arbeitet ein ungekühlter VOx-Infrarotdetektor mit:
-
400 × 300 Pixel Auflösung
-
12 µm Pixel Pitch
-
< 25 mK NETD
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die Kombination aus 12-µm-Sensor und hoher thermischer Sensitivität ermöglicht die differenzierte Darstellung kleiner Temperaturunterschiede und unterstützt eine klare Wild- und Umgebungsdarstellung auch unter schwierigeren Bedingungen.
35 mm F/1.0 Objektiv
Das TB430 besitzt ein:
-
35 mm F/1.0 Objektiv
mit manueller Fokussierung.
Die optischen Eckdaten:
-
Brennweite: 35 mm
-
Blende: F/1.0
-
Eigenvergrößerung: 1×
-
Sichtfeld: 7,8° × 5,9°
-
Sehfeld @100 m: 14 × 10 m
-
Detektionsreichweite: bis 1.800 m
Damit verbindet das TB430 eine hohe Reichweite mit einem für ein 35-mm-Vorsatzgerät ausgewogenen Sehfeld.
1× Vergrößerung für den Vorsatzbetrieb
Das GUIDE TB430 arbeitet mit einer:
-
1-fachen optischen Vergrößerung
Damit ist es speziell als Vorsatzgerät ausgelegt und erzeugt selbst keine zusätzliche optische Grundvergrößerung.
Die eigentliche Vergrößerung erfolgt über die verwendete Tagesoptik.
Sehfeld von 14 × 10 m auf 100 m
Das Winkel-Sichtfeld beträgt:
-
7,8° horizontal
-
5,9° vertikal
Daraus ergibt sich auf 100 m ein Sehfeld von:
-
14 × 10 m
Das bietet genügend Übersicht für die Wildbeobachtung und erleichtert gleichzeitig das Verfolgen von bewegten Wärmequellen.
Detektionsreichweite bis 1.800 m
GUIDE gibt für das TB430 eine maximale thermische Detektionsreichweite von:
-
bis zu 1.800 m
an.
Die praktisch nutzbare Entfernung hängt wie bei jedem Wärmebildgerät unter anderem von Wildgröße, Witterung, Luftfeuchtigkeit und Temperaturkontrast ab.
Full-HD-AMOLED-Display
Eine der besonderen Eigenschaften der TB-Serie ist das hochauflösende Display.
Das TB430 besitzt ein:
-
0,39 Zoll AMOLED-Display
-
mit 1920 × 1080 Pixel Auflösung
GUIDE hebt insbesondere den großen Betrachtungswinkel und die intensive Farbdarstellung des Full-HD-AMOLED-Displays hervor.

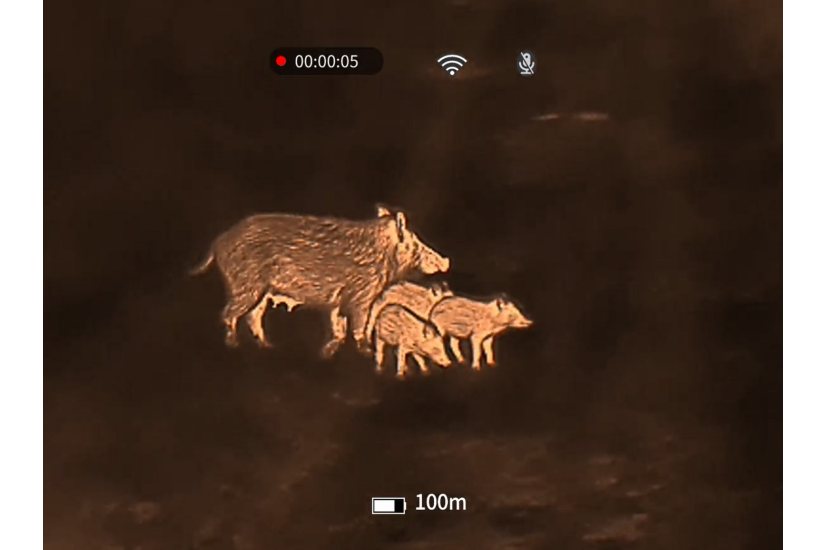

7 Farbpaletten
Für die Wärmebilddarstellung stehen sieben Farbpaletten zur Verfügung:
-
White Hot
-
Black Hot
-
Red Hot
-
Green Hot
-
Iron Red
-
Blue Hot
-
Sepia
Damit lässt sich die Darstellung an unterschiedliche Beobachtungssituationen und persönliche Vorlieben anpassen.
Foto-, Video- und Audioaufnahme
Das GUIDE TB430 unterstützt:
-
Fotoaufnahme
-
Videoaufnahme
-
Audioaufnahme
Ein integriertes Mikrofon ermöglicht die Tonaufzeichnung zusammen mit Videos.
32 GB interner Speicher
Für Foto- und Videoaufnahmen besitzt das TB430:
-
32 GB internen Speicher
Damit können Beobachtungen direkt auf dem Gerät gespeichert werden.
Dual-Band-WLAN und Bluetooth
Das TB430 unterstützt:
-
2,4-GHz-WLAN
-
5-GHz-WLAN
-
Bluetooth
Über die kompatible TargetIR App kann das Gerät mit einem Smartphone oder Tablet verbunden werden.
Zwei austauschbare 18650-Akkus
Die Stromversorgung erfolgt über:
-
2 austauschbare 18650-Akkus
GUIDE gibt eine Betriebsdauer von:
-
bis zu 12 Stunden
an.
Der Einsatz handelsüblicher, kompatibler 18650-Akkus erleichtert den Austausch bei längeren Reviereinsätzen.
USB Typ-C
Das TB430 besitzt einen:
-
USB Typ-C Anschluss
Dieser unterstützt:
-
externe Stromversorgung
-
USB 2.0 Datenübertragung
Leichtes Magnesiumgehäuse
Das Gehäuse der TB-Serie besteht aus einer:
-
Magnesiumlegierung
Dadurch konnte GUIDE das Gewicht reduzieren und gleichzeitig eine stabile Konstruktion realisieren. Der Hersteller gibt an, dass die TB-Serie mehr als 20 % leichter als vergleichbare Produkte ausgelegt wurde.
Nur 425 g
Das TB430 wiegt:
-
425 g
Die Abmessungen betragen:
-
128 × 79 × 79 mm
Damit bleibt das Vorsatzgerät trotz Full-HD-Display, zwei Akkus und Magnesiumgehäuse vergleichsweise kompakt.
IP68 – hoher Schutz gegen Wasser und Staub
Das TB430 erfüllt die Schutzklasse:
-
IP68
Damit bietet es einen besonders hohen Schutz gegen Staub und Wasser und ist für anspruchsvolle Outdoor-Bedingungen ausgelegt.
Hohe Stoßfestigkeit
GUIDE gibt für die TB-Serie eine Stoßfestigkeit von:
-
1.000 G bei einem 1-ms-Halbsinusimpuls
nach IEC 60068-2-27 an.
Temperaturbereich
Der offizielle Betriebstemperaturbereich beträgt:
-
−20 °C bis +50 °C
Damit eignet sich das TB430 für einen breiten Bereich jagdlicher Wetterbedingungen.
Technische Daten
| Eigenschaft | GUIDE TB430 |
|---|---|
| Hersteller | GUIDE Sensmart |
| Modell | TB430 |
| Gerätetyp | Wärmebild-Vorsatzgerät |
| Sensortyp | Ungekühlter VOx-Infrarotdetektor |
| Sensorauflösung | 400 × 300 Pixel |
| Pixel Pitch | 12 µm |
| NETD | < 25 mK |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | 35 mm F/1.0 |
| Fokus | Manuell |
| Vergrößerung | 1× |
| Sichtfeld | 7,8° × 5,9° |
| Sehfeld @100 m | 14 × 10 m |
| Detektionsreichweite | bis 1.800 m |
| Displaytyp | AMOLED |
| Displaygröße | 0,39 Zoll |
| Displayauflösung | 1920 × 1080 Pixel |
| Farbpaletten | 7 |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| Audioaufnahme | Ja |
| Mikrofon | Ja |
| Speicher | 32 GB |
| WLAN | 2,4 GHz / 5 GHz |
| Bluetooth | Ja |
| App | TargetIR |
| Schnittstelle | USB Typ-C / USB 2.0 |
| Akkutyp | 2× austauschbarer 18650-Akku |
| Akkulaufzeit | bis 12 Stunden |
| Gehäuse | Magnesiumlegierung |
| Schutzklasse | IP68 |
| Stoßfestigkeit | 1.000 G / 1 ms |
| Betriebstemperatur | −20 °C bis +50 °C |
| Abmessungen | 128 × 79 × 79 mm |
| Gewicht | 425 g |
Lieferumfang
Der offizielle GUIDE-Lieferumfang umfasst:
-
GUIDE TB430 Wärmebild-Vorsatzgerät
-
2× 18650-Akku
-
Akkuladegerät
-
5 V / 2 A Netzadapter
-
USB-C-Kabel
-
Kurzanleitung
-
Garantiekarte
Ein passender Adapter beziehungsweise Klemmring für die verwendete Tagesoptik gehört nicht zum Standard-Lieferumfang und muss passend zur jeweiligen Optik gewählt werden.
