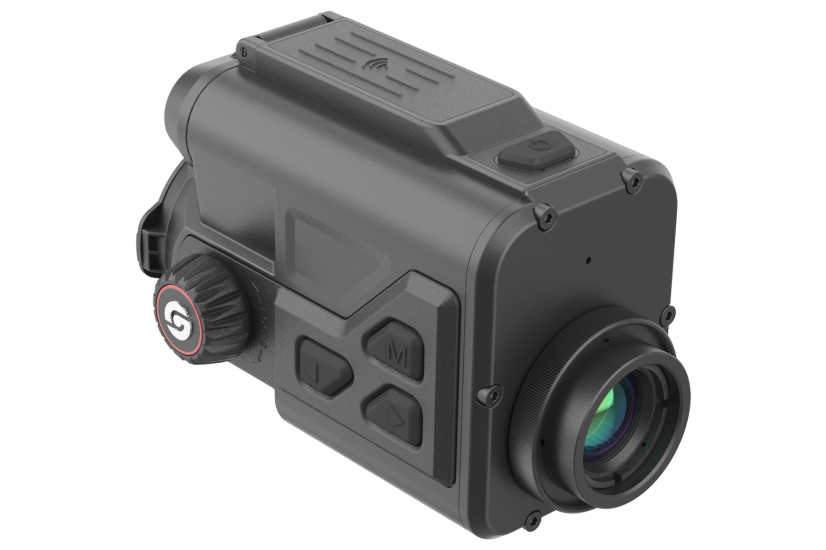

Guide TB630 Wärmebild-Vorsatzgerät
Wählen Sie den Außendurchmesser Ihrer Zieloptik. Den passenden Adapter und Geräteverbinder stellen wir automatisch für Sie zusammen.
Das GUIDE TB630 ist ein leistungsstarkes und vergleichsweise kompaktes Wärmebild-Vorsatzgerät mit hochauflösendem 640 × 512 Pixel VOx-Sensor, 12 µm Pixel Pitch und einer thermischen Sensitivität von rund 20 mK NETD. Das lichtstarke 35 mm F/1.0 Objektiv bietet ein großes Sehfeld und macht das Gerät besonders interessant für Wald-, Feld-Wald- und gemischte Reviere.
Das Gehäuse besteht aus einer robusten Magnesiumlegierung und wurde gegenüber früheren GUIDE-Vorsatzgeräten deutlich kompakter und leichter konstruiert. Mit nur etwa 440 g verbindet das TB630 eine hohe Sensorauflösung mit guter Führigkeit und geringer zusätzlicher Belastung an der Tagesoptik. GUIDE beschreibt die TB-Serie als mehr als 20 % leichter als vergleichbare Geräte.
Für die Bilddarstellung steht ein hochauflösendes Full-HD-AMOLED-Display mit 1920 × 1080 Pixeln zur Verfügung. Foto- und Videoaufnahme, WLAN beziehungsweise TargetIR-App-Anbindung, ein großer interner Speicher sowie austauschbare 18650-Akkus ergänzen die Ausstattung.
Highlights
-
Hochauflösender 640 × 512 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität ca. 20 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
Lichtstarkes 35 mm F/1.0 Objektiv
-
Manueller Fokus
-
1× Eigenvergrößerung für den Vorsatzbetrieb
-
Sichtfeld 12,5° × 10°
-
Sehfeld ca. 22 × 17 m auf 100 m
-
Detektionsreichweite bis ca. 1.800 m
-
0,39" Full-HD-AMOLED-Display
-
Displayauflösung 1920 × 1080 Pixel
-
7 Farbpaletten
-
Fotoaufnahme
-
Videoaufnahme
-
Shooting-Cam-/Rückstoßaufnahmefunktion
-
64 GB interner Speicher
-
WLAN
-
Verbindung über TargetIR App
-
Firmware-Updates über die App
-
USB Typ-C
-
2 austauschbare 18650-Akkus
-
Magnesiumgehäuse
-
Für Rechts- und Linkshänder ausgelegte Fokussierung
-
IP68
-
Stoßfestigkeit bis 1.000 G / 1 ms
-
Betriebstemperatur −20 °C bis +50 °C
-
Abmessungen 128 × 79 × 79 mm
-
Gewicht ca. 440 g
-
Kein integrierter Laser-Entfernungsmesser
Hochauflösender 640 × 512 Pixel Sensor
Das GUIDE TB630 arbeitet mit einem ungekühlten VOx-Wärmebilddetektor mit:
-
640 × 512 Pixel Auflösung
-
12 µm Pixel Pitch
-
thermischer Sensitivität von rund 20 mK NETD
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die hohe Sensorauflösung liefert eine gute Detailbasis und bietet insbesondere beim Einsatz mit einer vergrößernden Tagesoptik Vorteile gegenüber Vorsatzgeräten mit niedrigerer Sensorauflösung. GUIDE führt das TB630 aktuell weiterhin mit einem 640 × 512 Pixel Sensor und 20-mK-Klasse.
35 mm F/1.0 Objektiv
Das TB630 verfügt über ein:
-
35 mm F/1.0 Objektiv
mit manueller Fokussierung.
Die wichtigsten optischen Daten:
-
Brennweite: 35 mm
-
Blende: F/1.0
-
Eigenvergrößerung: 1×
-
Sichtfeld: 12,5° × 10°
-
Sehfeld auf 100 m: ca. 22 × 17 m
-
Detektionsreichweite: bis ca. 1.800 m
Damit bietet das TB630 ein vergleichsweise breites Sehfeld und eignet sich besonders für kurze und mittlere Beobachtungsdistanzen sowie gemischte Revierstrukturen.
1× Eigenvergrößerung für den Vorsatzbetrieb
Das TB630 arbeitet als Wärmebildvorsatz mit:
-
1× Eigenvergrößerung
Das ist für den Vorsatzbetrieb entscheidend, da das Gerät selbst möglichst keine zusätzliche optische Vergrößerung erzeugen soll.
Die Vergrößerung erfolgt über die dahinter verwendete Tagesoptik.
Die in manchen Produkttexten auftauchende Angabe „1× Digitalzoom“ sollte deshalb im Shop nicht als klassischer Digitalzoom beworben werden. Technisch sinnvoller ist die Bezeichnung:
-
1× Eigenvergrößerung / Vorsatzmodus
Großes Sehfeld
Das Sichtfeld beträgt:
-
12,5° × 10°
Auf 100 m entspricht dies ungefähr:
-
22 m horizontal
-
17 m vertikal
Das große Sehfeld ist besonders praktisch für:
-
Waldjagd
-
Pirsch
-
Kirrungen
-
Wald-Feld-Übergänge
-
bewegtes Wild
-
gemischte Reviere
Gerade auf kurze und mittlere Distanzen bietet der 35-mm-Aufbau dadurch eine gute Übersicht.
Detektionsreichweite bis ca. 1.800 m
Für das TB630 werden je nach Datenquelle und Messdefinition unterschiedliche Reichweitenwerte geführt. Für die thermische Maximaldetektion werden bis zu:
-
ca. 1.800 m
angegeben.
Die tatsächlich nutzbare Entfernung ist wie bei jedem Wärmebildgerät abhängig von:
-
Größe des beobachteten Objektes
-
Temperaturunterschied
-
Luftfeuchtigkeit
-
Nebel und Niederschlag
-
Gelände und Vegetation
Daher sollte die Detektionsreichweite nicht mit einer sicheren Identifikations- oder Ansprechentfernung gleichgesetzt werden.
Full-HD-AMOLED-Display
Das TB630 besitzt ein hochauflösendes:
-
0,39 Zoll AMOLED-Display
-
mit 1920 × 1080 Pixel Auflösung
GUIDE hebt bei der TB-Serie insbesondere den großen Betrachtungswinkel und die detailreiche Farbdarstellung des Full-HD-AMOLED-Displays hervor.
Die hohe Displayauflösung ist gerade bei einem Vorsatzgerät relevant, da die Bilddarstellung anschließend über die Vergrößerung der Tagesoptik betrachtet wird.

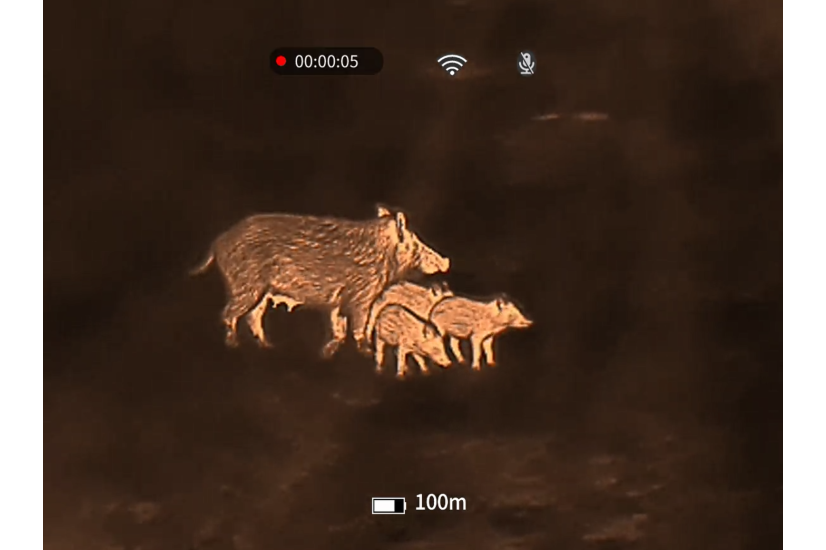

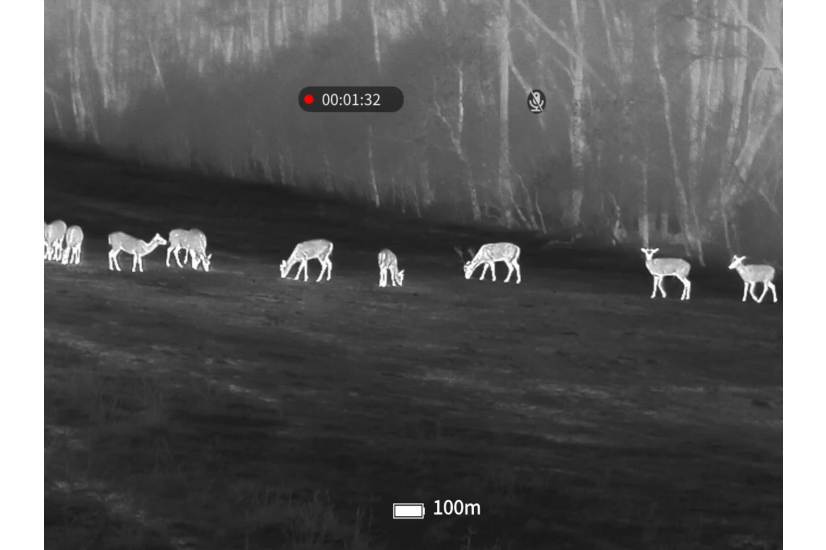

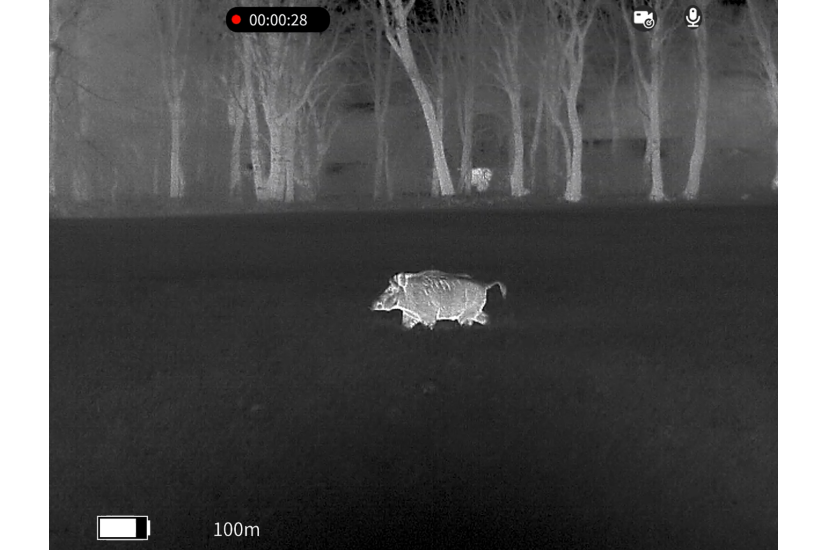

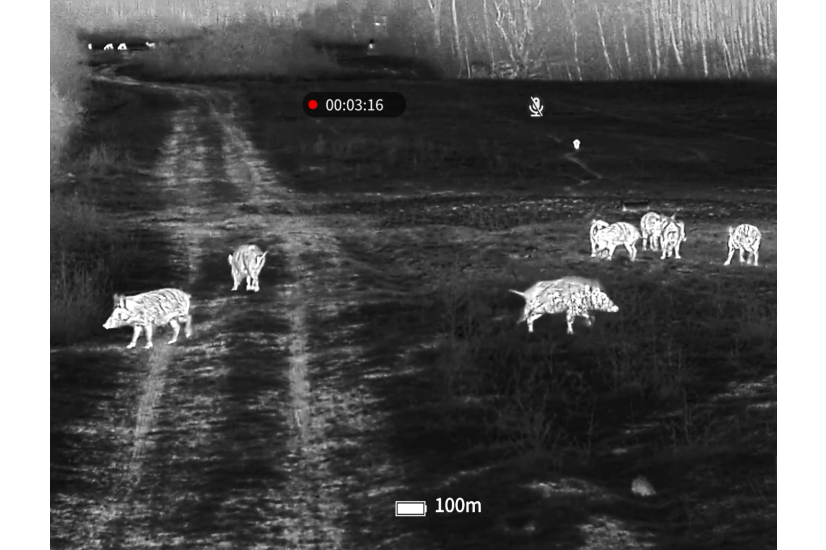

7 Farbpaletten
Für die Wärmebilddarstellung stehen sieben Farbpaletten zur Verfügung:
-
White Hot
-
Black Hot
-
Red Hot
-
Green Hot
-
Iron Red
-
Blue Hot
-
Sepia
Dadurch kann die Darstellung an unterschiedliche Licht-, Wetter- und Beobachtungssituationen angepasst werden.
Foto- und Videoaufnahme
Das GUIDE TB630 ermöglicht:
-
Fotoaufnahme
-
Videoaufnahme
Zusätzlich ist eine Shooting-Cam- beziehungsweise rückstoßaktivierte Aufnahmefunktion vorgesehen, mit der relevante Momente automatisch dokumentiert werden können.
64 GB interner Speicher
Das TB630 wird in der hier beschriebenen Gerätegeneration mit:
-
64 GB internem Speicher
geführt.
Damit steht ausreichend Platz für eine größere Anzahl an Fotos und Videoaufnahmen zur Verfügung. Mehrere aktuelle deutsche Produktunterlagen zum TB630 führen ausdrücklich 64 GB Speicher.
WLAN und TargetIR App
Über das integrierte WLAN kann das TB630 mit der:
-
GUIDE TargetIR App
verbunden werden.
Über die App lassen sich unter anderem gespeicherte Aufnahmen verwalten. Auch Firmware-Aktualisierungen werden für das TB630 über die App unterstützt.

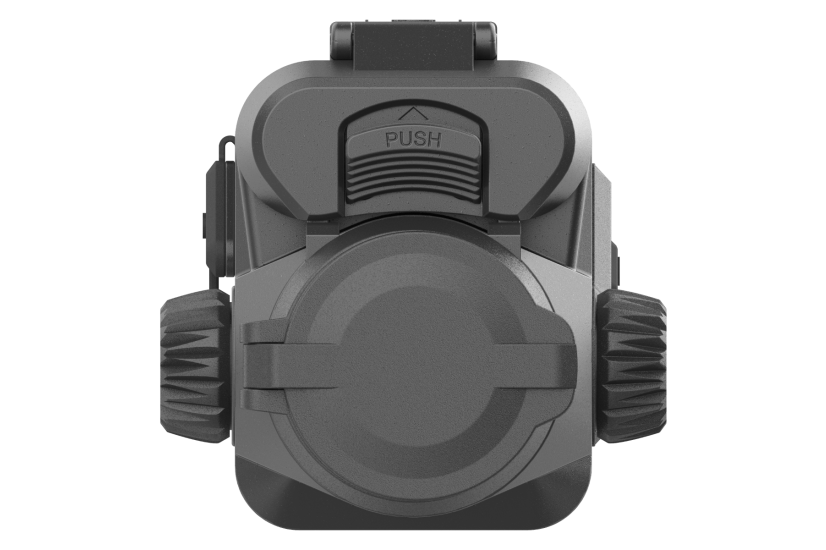

Ergonomische Fokussierung
Das TB630 besitzt seitlich angeordnete Fokussierelemente.
Das Bedienkonzept wurde so gestaltet, dass das Gerät sowohl von:
-
Rechtshändern
-
als auch Linkshändern
komfortabel fokussiert werden kann.
Zwei austauschbare 18650-Akkus
Die Stromversorgung erfolgt über:
-
2 austauschbare 18650-Akkus
Der große Vorteil dieses Systems liegt darin, dass entladene Akkus unkompliziert gegen geladene Ersatzakkus ausgetauscht werden können.
GUIDE bestätigt für die TB-Serie handelsübliche 18650-Wechselakkus; zwei Akkus sowie ein Ladegerät gehören zum von GUIDE ausgewiesenen Zubehör.
Lange Betriebsdauer
Für das TB630 existieren derzeit zwei Hersteller-/Vertriebsstände zur Laufzeit.
Die ursprüngliche TB630-Ausführung, auf die deine Produktdaten passen, wird mit:
-
bis zu 10 Stunden Betriebsdauer
geführt.
Auf der aktuell überarbeiteten internationalen GUIDE-Seite wird die TB-Serie inzwischen mit:
-
bis zu 12 Stunden Betriebsdauer
angegeben.
Für euren konkreten Artikel würde ich deshalb 10 Stunden verwenden, solange es sich um genau den Bestand handelt, dessen Herstellerdaten du mir geschickt hast.
USB Typ-C
Das GUIDE TB630 besitzt einen:
-
USB Typ-C Anschluss
für Stromversorgung beziehungsweise Datenverbindung.
Leichtes Magnesiumgehäuse
Das Gehäuse der TB-Serie besteht aus einer:
-
Magnesiumlegierung
GUIDE hat diese Konstruktion gezielt gewählt, um Gewicht und Abmessungen gegenüber früheren Vorsatzgeräten zu reduzieren. Der Hersteller spricht von mehr als 20 % Gewichtseinsparung gegenüber vergleichbaren Produkten.
IP68 – hoher Schutz gegen Wasser und Staub
Das TB630 erfüllt die Schutzklasse:
-
IP68
Damit bietet das Gerät einen hohen Schutz gegen Staub und Wasser und ist für anspruchsvolle Outdoor-Bedingungen ausgelegt.
Hohe Stoßfestigkeit
GUIDE gibt für die TB-Serie eine Stoßfestigkeit von:
-
bis zu 1.000 G / 1 ms
an.
Betriebstemperatur
Der Betriebstemperaturbereich beträgt:
-
−20 °C bis +50 °C
Damit ist das TB630 für einen breiten Bereich jagdlicher Wetterbedingungen ausgelegt.
Nur ca. 440 g
Die Abmessungen des TB630 betragen:
-
128 × 79 × 79 mm
Das Gewicht liegt bei:
-
ca. 440 g
Damit bleibt das Gerät trotz 640er Sensor, 35-mm-Objektiv, Full-HD-AMOLED und Wechselakkusystem relativ kompakt und leicht.
Technische Daten
| Eigenschaft | GUIDE TB630 |
|---|---|
| Hersteller | GUIDE Sensmart |
| Modell | TB630 |
| Gerätetyp | Wärmebild-Vorsatzgerät |
| Sensortyp | Ungekühlter VOx-Infrarotdetektor |
| Sensorauflösung | 640 × 512 Pixel |
| Pixel Pitch | 12 µm |
| NETD | ca. 20 mK |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | 35 mm F/1.0 |
| Fokus | Manuell |
| Eigenvergrößerung | 1× |
| Sichtfeld | 12,5° × 10° |
| Sehfeld @100 m | ca. 22 × 17 m |
| Detektionsreichweite | bis ca. 1.800 m |
| Displaytyp | AMOLED |
| Displaygröße | 0,39 Zoll |
| Displayauflösung | 1920 × 1080 Pixel |
| Farbpaletten | 7 |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| Shooting-Cam-Funktion | Ja |
| Interner Speicher | 64 GB |
| WLAN | Ja |
| App | TargetIR |
| Firmware-Updates per App | Ja |
| Laser-Entfernungsmesser | Nein |
| USB | USB Typ-C |
| Akkutyp | 2× austauschbarer 18650-Akku |
| Akkulaufzeit | bis ca. 10 h bei dieser Ausführung |
| Gehäuse | Magnesiumlegierung |
| Schutzklasse | IP68 |
| Stoßfestigkeit | bis 1.000 G / 1 ms |
| Betriebstemperatur | −20 °C bis +50 °C |
| Abmessungen | 128 × 79 × 79 mm |
| Gewicht | ca. 440 g |
Lieferumfang
Zum GUIDE TB630 gehören beziehungsweise werden von GUIDE für die TB-Serie aufgeführt:
-
GUIDE TB630 Wärmebild-Vorsatzgerät
-
2× 18650-Akku
-
Akkuladegerät
-
USB-A-auf-USB-C-Kabel
-
5-V-/2-A-Netzadapter
-
Transport- beziehungsweise Aufbewahrungsverpackung
-
Kurzanleitung / Produktunterlagen
Ein passender Adapter für die verwendete Tagesoptik ist nicht Bestandteil des allgemeinen GUIDE-Standardlieferumfangs und muss passend zur jeweiligen Optik beziehungsweise zum verwendeten Adaptersystem gewählt werden.
