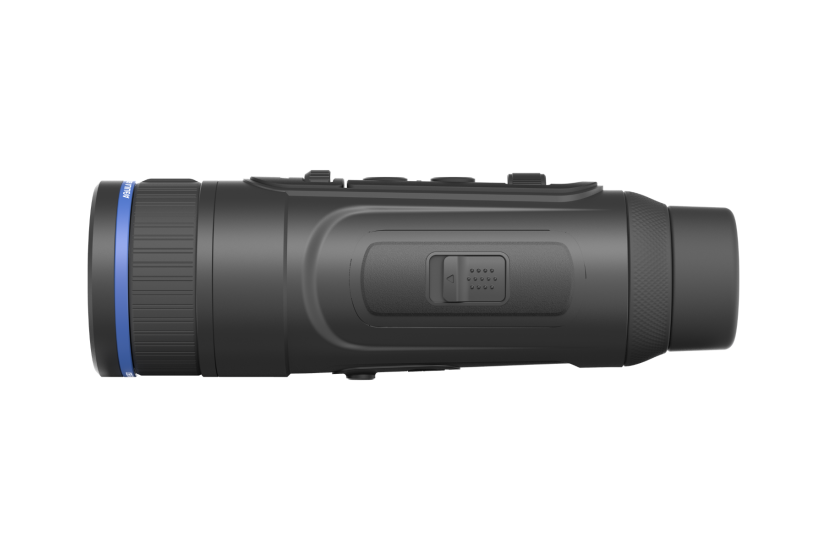

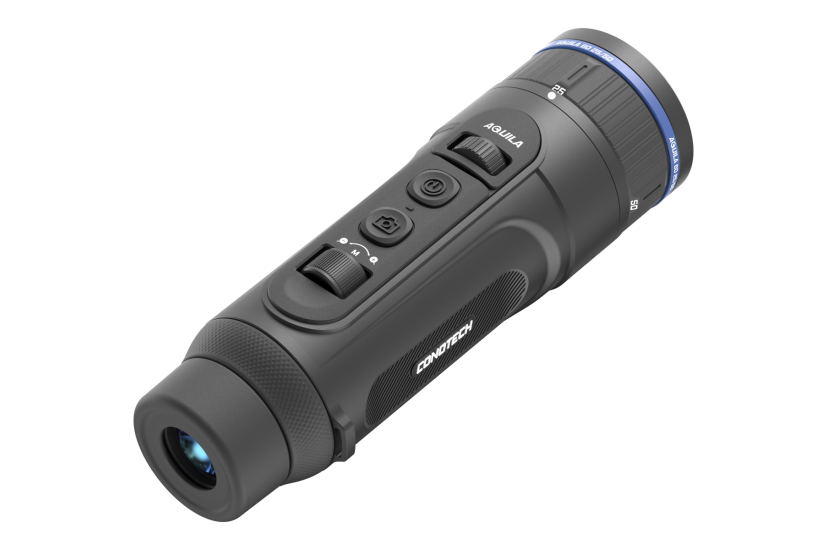

Conotech Aquila 6D 25/50 Wärmebild-Handgerät Monokular
Das Conotech Aquila 6D 25/50 ist ein vielseitiges Wärmebild-Monokular mit Dual-FOV-Objektiv, das zwei unterschiedliche Brennweiten in einem Gerät kombiniert. Der hochauflösende 640 × 512 Pixel VOx-Wärmebildsensor mit 12 µm Pixel Pitch und hoher thermischer Sensitivität ermöglicht eine detailreiche Darstellung auch bei geringen Temperaturunterschieden.
Das umschaltbare 25/50-mm-Dual-FOV-Objektiv bietet zwei unterschiedliche Beobachtungscharakteristiken: Mit 25 mm steht ein großes Sehfeld von 30,7 × 24,6 m auf 100 m für das schnelle Absuchen großer Bereiche zur Verfügung. Durch Umschalten auf 50 mm erhöht sich die optische Vergrößerung, während sich das Sehfeld auf 15,35 × 12,3 m auf 100 m reduziert. Dadurch verbindet das Aquila 6D Übersicht und detailorientierte Fernbeobachtung in einem Gerät.
Zur Ausstattung gehören außerdem ein 1024 × 768 Pixel OLED-Display, 8 Farbpaletten, Foto-, Video- und Audioaufnahme, WLAN, App-Unterstützung und ein flexibles Dual-Power-System aus integriertem Akku und austauschbarem 18500-Akku.
Highlights
-
Hochauflösender 640 × 512 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Aktueller Herstellerstand: thermische Sensitivität < 15 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
Dual-FOV-Objektiv 25 / 50 mm
-
Umschaltbar zwischen Weitwinkel und Fernbeobachtung
-
Kein erneutes Fokussieren beim Umschalten erforderlich
-
Grundvergrößerung 1,4× bei 25 mm
-
Grundvergrößerung 2,7× bei 50 mm
-
Stufenloser Zoom bis 7,3× bei 25 mm
-
Stufenloser Zoom bis 14× bei 50 mm
-
Sehfeld 25 mm: 30,7 × 24,6 m auf 100 m
-
Sehfeld 50 mm: 15,35 × 12,3 m auf 100 m
-
OLED-Display mit 1024 × 768 Pixeln
-
8 Farbpaletten
-
Picture-in-Picture
-
Fotoaufnahme
-
Videoaufnahme
-
Audioaufnahme / Mikrofon
-
64 GB interner Speicher
-
WLAN
-
Firmware-Updates über die Conotech App
-
Automatische, manuelle und lautlose Kalibrierung
-
Defektpixelkorrektur
-
Dual-Power-System
-
Integrierter Akku + austauschbarer 18500-Akku
-
Akkuwechsel während des laufenden Betriebs möglich
-
Betriebsdauer bis ca. 10 Stunden
-
Externe Stromversorgung
-
USB-C
-
Batteriefach separat als Ladegerät nutzbar
-
Einhandbedienung über Drehrad
-
Für Rechts- und Linkshänder geeignet
-
Dioptrienausgleich ±5 dpt
-
IP67 wasser- und staubgeschützt
-
Betriebstemperatur −20 °C bis +50 °C
-
Abmessungen ca. Ø 61 × 205 mm
-
Gewicht ca. 600 g
Hochauflösender 640 × 512 VOx-Sensor
Das Aquila 6D 25/50 arbeitet mit einem ungekühlten VOx-Wärmebilddetektor mit:
-
640 × 512 Pixel Auflösung
-
12 µm Pixel Pitch
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Die aktuelle Conotech-Spezifikation gibt für die neueste Revision des Aquila 6D eine thermische Sensitivität von:
-
< 15 mK NETD
an.
Eine hohe thermische Sensitivität unterstützt insbesondere bei geringen Temperaturunterschieden eine differenzierte Darstellung von Wild, Vegetation und Umgebung.
Dies ist beispielsweise bei:
-
Nebel
-
hoher Luftfeuchtigkeit
-
milden Nächten
-
Regen
-
geringem thermischen Kontrast
von Vorteil.
Dual-FOV – zwei Brennweiten in einem Wärmebildgerät
Das wichtigste Merkmal des Aquila 6D 25/50 ist das Dual-FOV-System.
Zur Verfügung stehen:
-
25 mm
-
50 mm
Damit lässt sich die optische Charakteristik des Gerätes direkt an die jeweilige Beobachtungssituation anpassen.
Conotech beschreibt das System nach einem einfachen Prinzip:
25 mm – Detect: großer Überblick zum schnellen Auffinden von Wärmequellen.
50 mm – Identify: höhere optische Vergrößerung für die detailliertere Beobachtung.
25-mm-Modus – maximales Sehfeld
In der 25-mm-Stellung bietet das Aquila:
-
1,4× Grundvergrößerung
-
Zoom von 1,4× bis 7,3×
-
Sehfeld 30,7 × 24,6 m auf 100 m
Das große Sehfeld eignet sich besonders für:
-
Waldjagd
-
Pirsch
-
Wildsuche
-
Kirrungen
-
Wald-Feld-Übergänge
-
bewegtes Wild
-
schnelles Absuchen größerer Flächen
Dadurch muss mit dem Gerät weniger geschwenkt werden, um einen größeren Bereich zu überblicken.
50-mm-Modus – mehr Vergrößerung
Durch Umschalten auf die 50-mm-Brennweite verändert sich die optische Charakteristik deutlich.
Zur Verfügung stehen:
-
2,7× Grundvergrößerung
-
Zoom von 2,7× bis 14×
-
Sehfeld 15,35 × 12,3 m auf 100 m
Diese Einstellung eignet sich besonders für:
-
Ansitz
-
Feldjagd
-
größere Wiesenflächen
-
detaillierte Beobachtung
-
Wärmequellen auf größeren Entfernungen
Damit verbindet das Aquila 6D ein weitwinkliges Beobachtungsgerät und ein stärker vergrößerndes Wärmebildgerät in einem Gehäuse.
Umschalten ohne erneutes Fokussieren
Das Dual-FOV-System ist so konstruiert, dass zunächst fokussiert und anschließend über den Dual-FOV-Controller zwischen den beiden Brennweiten gewechselt werden kann.
Ein erneutes Fokussieren nach jedem Umschalten ist laut Conotech nicht erforderlich.
Das erleichtert insbesondere den praktischen Ablauf:
-
Wärmequelle mit 25 mm im großen Sehfeld finden.
-
Auf 50 mm wechseln.
-
Wärmequelle mit höherer Vergrößerung genauer betrachten.
Vergrößerung bis 14×
Die Grundvergrößerung hängt von der gewählten Objektivstellung ab.
25 mm:
-
Grundvergrößerung: 1,4×
-
Zoom: 1,4× bis 7,3×
50 mm:
-
Grundvergrößerung: 2,7×
-
Zoom: 2,7× bis 14×
Damit steht ein sehr breiter nutzbarer Vergrößerungsbereich zur Verfügung.
OLED-Display mit 1024 × 768 Pixeln
Für die Bilddarstellung verwendet das Aquila ein:
-
OLED-Display
-
mit 1024 × 768 Pixel Auflösung
Das Display ermöglicht eine kontrastreiche Wärmebilddarstellung und ist auf die Auflösung des 640er Sensors abgestimmt.
8 Farbpaletten
Für die Darstellung stehen insgesamt:
-
8 Farbpaletten
zur Verfügung.
Dadurch kann die Wärmebilddarstellung an unterschiedliche Umgebungsbedingungen und persönliche Vorlieben angepasst werden.
Picture-in-Picture
Das Aquila unterstützt eine Picture-in-Picture-Funktion (PiP).
Dabei kann ein vergrößerter Ausschnitt zusätzlich innerhalb des normalen Wärmebildes dargestellt werden.
Der Vorteil: Die Übersicht über die gesamte Szene bleibt erhalten, während gleichzeitig ein bestimmter Bereich detaillierter betrachtet werden kann.
Foto-, Video- und Audioaufnahme
Das Aquila 6D kann Beobachtungen direkt aufzeichnen.
Unterstützt werden:
-
Fotoaufnahme
-
Videoaufnahme
-
Audioaufnahme
Der aktuelle Herstellerstand nennt einen internen Speicher von:
-
64 GB
Damit steht ausreichend Speicherplatz für umfangreiche Aufzeichnungen zur Verfügung.
WLAN und Conotech App
Über das integrierte:
-
WLAN
kann das Aquila mit einem kompatiblen Smartphone oder Tablet verbunden werden.
Die Conotech App ermöglicht unter anderem die Verbindung mit dem Wärmebildgerät und unterstützt außerdem:
-
Firmware-Updates über die App
Dadurch kann die Gerätesoftware aktualisiert werden, ohne dass das Gerät dafür eingesendet werden muss.
Einhandbedienung über Drehrad
Ein zentrales Element des Aquila-Bedienkonzeptes ist das Multifunktions-Drehrad.
Dadurch lassen sich verschiedene Einstellungen intuitiv mit einer Hand bedienen.
Das Gerät ist sowohl für:
-
Rechtshänder
-
Linkshänder
ausgelegt.
Flexible Kalibrierung
Für die Sensorkalibrierung stehen unterschiedliche Betriebsarten zur Verfügung:
-
Automatisch
-
Manuell
-
Silent / lautlos
Die lautlose Kalibrierung ist insbesondere bei Situationen interessant, in denen Geräusche möglichst vermieden werden sollen.
Zusätzlich steht eine Defektpixelkorrektur zur Verfügung.
Dual-Power-System
Das Aquila verwendet ein flexibles Dual-Power-System.
Die Stromversorgung besteht aus:
-
einem integrierten wiederaufladbaren Akku
-
sowie einem austauschbaren 18500-Akku
Sind beide Akkus geladen, verwendet das Aquila zunächst den externen Wechselakku.
Wenn dessen Ladestand niedrig ist, wechselt das Gerät automatisch auf den internen Akku.
Akkuwechsel ohne Ausschalten
Ein wesentlicher Vorteil des Dual-Power-Systems ist der mögliche Akkuwechsel während des laufenden Betriebs.
Der externe 18500-Akku kann ausgetauscht werden, während das Aquila über seinen internen Akku weiterläuft.
Dadurch muss das Wärmebildgerät bei längeren Beobachtungseinsätzen nicht vollständig ausgeschaltet werden.
Bis zu 10 Stunden Betriebsdauer
Conotech gibt eine Betriebsdauer von:
-
bis zu ca. 10 Stunden bei 22 °C
an.
Damit ist das Aquila für längere Ansitze und Beobachtungseinsätze ausgelegt.
Batteriefach auch als Ladegerät
Das externe Batteriefach besitzt eine zusätzliche praktische Funktion.
Nach dem Abnehmen vom Gerät kann es separat als:
-
Ladegerät für den 18500-Akku
verwendet werden.
Die Stromversorgung erfolgt über USB.
Zusätzlich kann das Aquila über eine externe Stromquelle wie beispielsweise eine Powerbank betrieben beziehungsweise geladen werden.
USB-C-Anschluss
Zur externen Stromversorgung steht:
-
USB Typ-C
zur Verfügung.
Die externe Versorgung ist mit:
-
5 V
angegeben.
Dioptrienausgleich
Das Okular bietet einen:
-
Dioptrienausgleich von ±5 dpt
und kann dadurch individuell an die Sehstärke des Nutzers angepasst werden.
IP67 – wasser- und staubgeschützt
Das Conotech Aquila 6D 25/50 erfüllt die Schutzklasse:
-
IP67
Damit ist das Wärmebildgerät gegen Staub und Feuchtigkeit geschützt und auf den Einsatz unter anspruchsvollen Outdoor-Bedingungen ausgelegt.
Temperaturbereich
Der offizielle Betriebstemperaturbereich beträgt:
-
−20 °C bis +50 °C
Der Lagertemperaturbereich beträgt:
-
−40 °C bis +70 °C
Damit ist das Wärmebildgerät für einen breiten Temperaturbereich ausgelegt.
Kompakte Bauform
Die Abmessungen des Aquila 6D 25/50 betragen:
-
ca. Ø 61 × 205 mm
Das Gewicht wird mit:
-
ca. 600 g
angegeben.
Damit bleibt das Wärmebildgerät trotz 640er Sensor, Dual-FOV-Optik und Dual-Akku-System gut transportierbar.
Technische Daten
| Eigenschaft Conotech Aquila 6D 25/50 | |
|---|---|
| Hersteller | Conotech |
| Modell | Aquila 6D 25/50 / AQL 6D 25/50 |
| Gerätetyp | Wärmebild-Monokular mit Dual-FOV |
| Detektortyp | Ungekühlter VOx-Sensor |
| Sensorauflösung | 640 × 512 Pixel |
| Pixel Pitch | 12 µm |
| NETD | < 15 mK – aktueller Herstellerstand |
| Bildfrequenz | 50 Hz |
| Spektralbereich | 8–14 µm |
| Objektiv | Dual-FOV 25 / 50 mm |
| Grundvergrößerung 25 mm | 1,4× |
| Grundvergrößerung 50 mm | 2,7× |
| Zoom 25 mm | 1,4×–7,3× |
| Zoom 50 mm | 2,7×–14× |
| Sehfeld 25 mm @100 m | 30,7 × 24,6 m |
| Sehfeld 50 mm @100 m | 15,35 × 12,3 m |
| Nahfokus | ca. 2 m |
| Farbpaletten | 8 |
| Picture-in-Picture | Ja |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| Audioaufnahme | Ja |
| Displaytyp | OLED |
| Displayauflösung | 1024 × 768 Pixel |
| WLAN | Ja |
| Interner Speicher | 64 GB – aktueller Herstellerstand |
| Firmware-Update per App | Ja |
| Kalibrierung | Automatisch / Manuell / Silent |
| Defektpixelkorrektur | Ja |
| Akku-System | Dual Battery |
| Integrierter Akku | Ja |
| Wechselbarer Akku | 18500 |
| Akkuwechsel im Betrieb | Ja |
| Akkulaufzeit | bis ca. 10 h bei 22 °C |
| Externe Stromversorgung | 5 V / USB-C |
| Dioptrienausgleich | ±5 dpt |
| Laser-Entfernungsmesser | Nein |
| Schutzklasse | IP67 |
| Betriebstemperatur | −20 °C bis +50 °C |
| Lagertemperatur | −40 °C bis +70 °C |
| Abmessungen | ca. Ø 61 × 205 mm |
| Gewicht | ca. 600 g |
Lieferumfang
-
Conotech Aquila 6D 25/50 Wärmebild-Monokular
