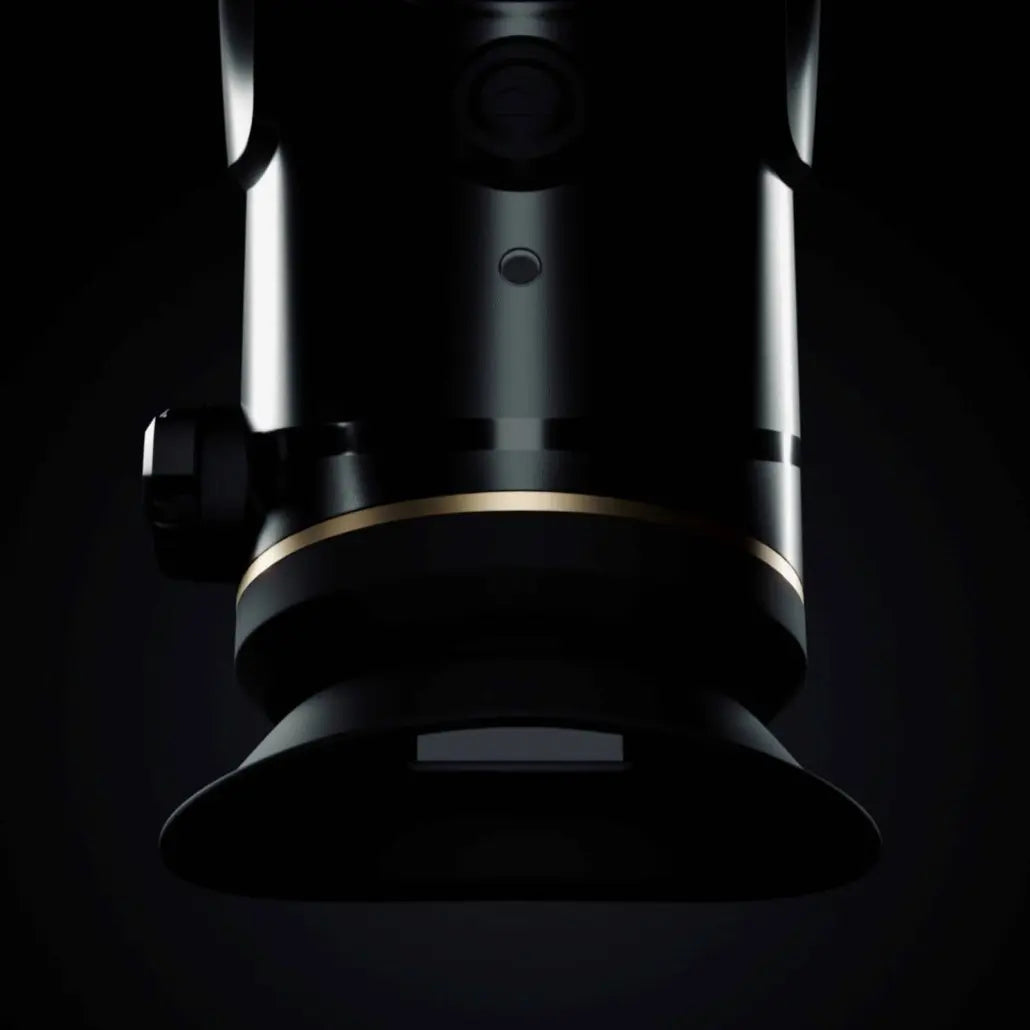

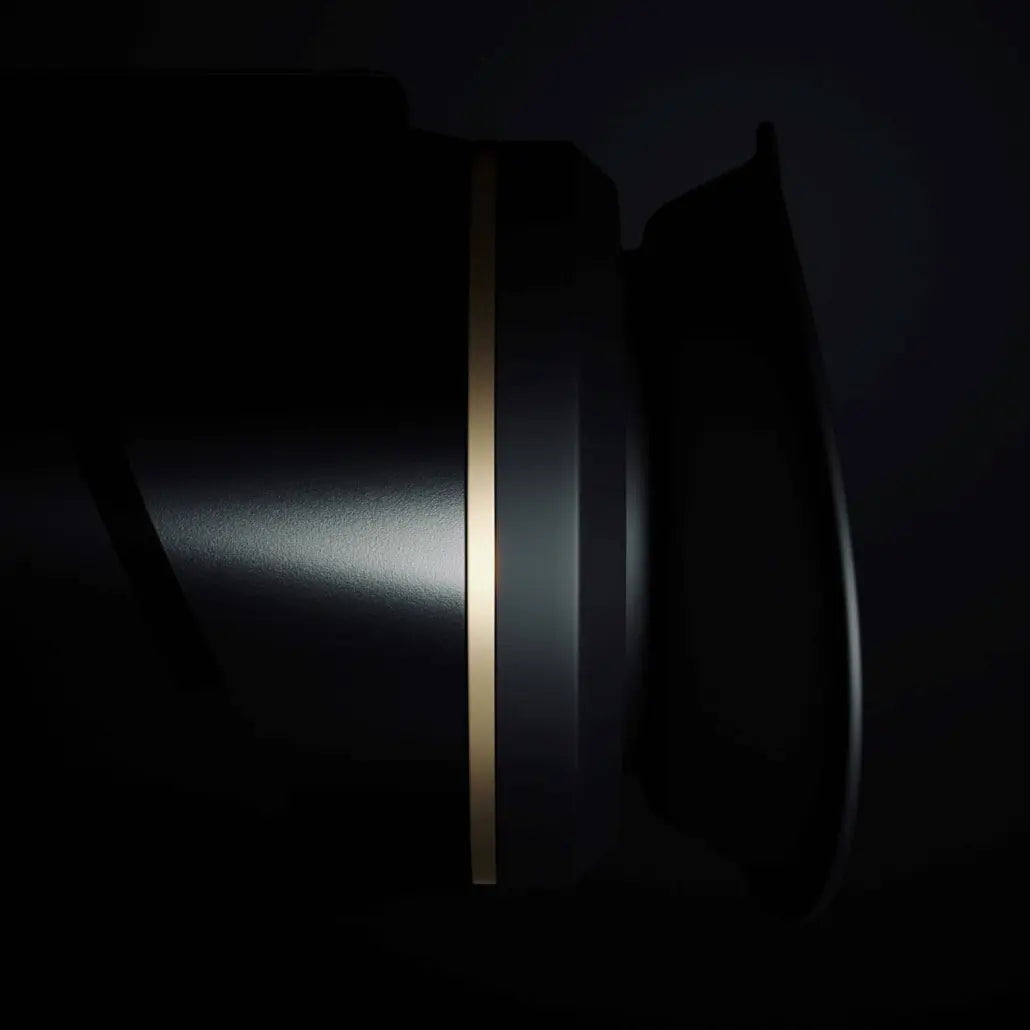

Jahnke Thermal Statement Wärmebild-Handgerät Monokular
Das Jahnke Thermal Statement ist ein leistungsstarkes Wärmebild-Monokular mit hochauflösendem 640 × 480 Pixel VOx-Wärmebildsensor, 12 µm Pixel Pitch und einer thermischen Sensitivität von ≤ 30 mK NETD. In Verbindung mit dem lichtstarken 35 mm F/1.0 Germanium-Objektiv bietet das Gerät eine detailreiche Wärmebilddarstellung und ein großes Sehfeld für Pirsch, Waldjagd, Ansitz und Revierbeobachtung.
Eine Besonderheit ist der bereits serienmäßig integrierte Jahnke Super Silencer. Er reduziert das bei der Sensorkalibrierung entstehende Geräusch auf ein kaum wahrnehmbares Minimum und ermöglicht damit einen besonders leisen Betrieb im Revier. Zusätzlich verfügt das Thermal Statement über einen integrierten Laserindikator, eine Taschenlampe, WLAN, Picture-in-Picture und einen erweiterbaren internen Speicher.
Highlights
-
Hochauflösender 640 × 480 Pixel VOx-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität ≤ 30 mK NETD
-
50 Hz Bildwiederholungsrate
-
Spektralbereich 8–14 µm
-
Lichtstarkes 35 mm F/1.0 Germanium-Objektiv
-
Manueller Fokus
-
Grundvergrößerung 2,0×
-
Smooth Digital Zoom 1× bis 8×
-
Gesamtvergrößerung 2,0× bis 16,0×
-
Großes Sehfeld 21,9 × 16,4 m auf 100 m
-
Sichtfeld 12,5° × 9,4°
-
Detektionsreichweite einer Person bis 1.400 m
-
Serienmäßiger Super Silencer
-
Hochauflösendes 0,4" LCOS-Display
-
Displayauflösung 1280 × 960 Pixel
-
6 Farbpaletten
-
3 Szenenmodi
-
Picture-in-Picture
-
Foto- und Videoaufnahme
-
WLAN mit Echtzeit-Videoübertragung
-
Interner Speicher serienmäßig 16 GB
-
Optional erweiterbar bis 512 GB
-
Integrierter Laserindikator
-
Integrierte Taschenlampe
-
1/4"-Stativanschluss
-
USB Typ-C
-
Micro-HDMI
-
Interner Li-Ionen-Akku mit 6.000 mAh
-
Akkulaufzeit ≥ 5 Stunden
-
IP66
-
1-m-Falltest
-
Abmessungen 214 × 65 × 71 mm
-
Gewicht 560 g
Hochauflösender 640 × 480 VOx-Sensor
Das Jahnke Thermal Statement verwendet einen leistungsstarken VOx-Wärmebilddetektor auf Vanadiumoxid-Basis.
Die Sensordaten:
-
640 × 480 Pixel
-
12 µm Pixel Pitch
-
≤ 30 mK NETD bei F/1.0 und 25 °C
-
50 Hz Bildfrequenz
-
Spektralbereich 8–14 µm
Der hochauflösende 640er Sensor liefert eine gute Detailbasis und ermöglicht insbesondere in Verbindung mit dem großen Sehfeld eine vielseitige Beobachtung.
35 mm F/1.0 Germanium-Objektiv
Das Thermal Statement verfügt über ein fokussierbares:
-
35 mm F/1.0 Germanium-Objektiv
Die wichtigsten optischen Daten:
-
Brennweite: 35 mm
-
Blende: F/1.0
-
Grundvergrößerung: 2,0×
-
Digitalzoom: 1× bis 8×
-
Gesamtvergrößerung: 2,0× bis 16,0×
-
Sichtfeld: 12,5° × 9,4°
-
Sehfeld @100 m: 21,9 × 16,4 m
-
DMR: 3,4 cm/Pixel auf 100 m
Großes Sehfeld von 21,9 × 16,4 m
Auf 100 m bietet das Thermal Statement ein Sehfeld von:
-
21,9 m horizontal
-
16,4 m vertikal
Damit lässt sich ein großer Geländebereich gleichzeitig überblicken.
Das Gerät eignet sich dadurch insbesondere für:
-
Pirsch
-
Waldjagd
-
Wildsuche
-
Ansitz
-
Wald-Feld-Übergänge
-
Revierkontrolle
-
Beobachtung auf mittlere bis größere Distanzen
Detektionsreichweite bis 1.400 m
Jahnke gibt für eine Person mit einer Normgröße von 1,70 × 0,50 m eine thermische Detektionsreichweite von:
-
bis zu 1.400 m
an.
Damit verbindet das Thermal Statement sein großes Sehfeld mit einer für ein 35-mm-Gerät hohen Beobachtungsreichweite.
Vergrößerung von 2× bis 16×
Die optische Grundvergrößerung beträgt:
-
2,0×
Zusätzlich steht ein stufenloser Smooth Digital Zoom von 1× bis 8× zur Verfügung.
Damit ergibt sich ein Gesamtvergrößerungsbereich von:
-
2,0× bis 16,0×
Serienmäßiger Super Silencer
Eine der wesentlichen Besonderheiten des Thermal Statement ist der serienmäßig integrierte Super Silencer.
Bei Wärmebildgeräten kann die mechanische Kalibrierung mit einem hörbaren Klick verbunden sein. Jahnkes Super Silencer reduziert dieses Geräusch auf ein kaum noch wahrnehmbares Minimum.
Beim Thermal Statement ist diese Funktion bereits serienmäßig enthalten und muss nicht separat hinzugebucht werden.
1280 × 960 Pixel LCOS-Display
Für die Bilddarstellung verwendet das Thermal Statement ein:
-
0,4 Zoll LCOS-Display
-
mit 1280 × 960 Pixel Auflösung
Damit handelt es sich ausdrücklich um ein LCOS-HD-Display, nicht um OLED.
6 Farbpaletten
Für die Wärmebilddarstellung stehen sechs Farbmodi zur Verfügung:
-
White Hot
-
Black Hot
-
Iron Red
-
Blue Hot
-
Red Hot
-
Green Hot
Damit lässt sich die Darstellung an unterschiedliche Beobachtungsbedingungen und persönliche Vorlieben anpassen.
Drei Szenenmodi
Zusätzlich stehen drei spezielle Szenenmodi zur Verfügung:
-
Natürlich
-
Verstärker
-
Hochheller
Diese beeinflussen die Bildaufbereitung und ermöglichen eine Anpassung an unterschiedliche Gelände- und Kontrastbedingungen.
Picture-in-Picture
Das Thermal Statement unterstützt einen zuschaltbaren:
-
Bild-in-Bild-Modus / Picture-in-Picture
Dadurch kann ein vergrößerter Bildbereich zusätzlich innerhalb des normalen Wärmebildes eingeblendet werden, während die Übersicht über die gesamte Szene erhalten bleibt.
Foto- und Videoaufnahme
Beobachtungen können direkt mit dem Thermal Statement als:
-
Fotos
-
Videos
aufgezeichnet werden.
Der Speicher lässt sich je nach Ausführung beziehungsweise gewählter Speicheroption erweitern.
16 GB Speicher – optional bis 512 GB
Die aktuelle Jahnke-Verkaufsseite führt das Thermal Statement serienmäßig mit:
-
16 GB Speicher
Auf Wunsch stehen Speichererweiterungen auf:
-
64 GB
-
128 GB
-
256 GB
-
512 GB
zur Verfügung.
WLAN und Echtzeit-Videoübertragung
Das Thermal Statement unterstützt:
-
WLAN
-
Echtzeit-Videoübertragung
Damit kann die Wärmebilddarstellung auf ein kompatibles mobiles Endgerät übertragen werden.
Integrierter Laserindikator
Das Thermal Statement verfügt über einen:
-
integrierten Laserindikator
Dieser darf nicht mit einem Laser-Entfernungsmesser verwechselt werden.
Der Laserindikator dient der Markierung beziehungsweise Ausrichtung und misst keine Entfernung.
Integrierte Taschenlampe
Zusätzlich besitzt das Thermal Statement eine:
-
integrierte Taschenlampe
Damit steht direkt am Gerät eine zusätzliche Lichtquelle zur Verfügung.
1/4"-Stativanschluss
Für einen stationären Einsatz besitzt das Thermal Statement einen:
-
1/4-Zoll-Stativanschluss
Dadurch kann das Wärmebildgerät beispielsweise bei längeren Beobachtungen auf einem passenden Stativ befestigt werden.
USB-C und Micro-HDMI
Zur kabelgebundenen Verbindung stehen zur Verfügung:
-
USB Typ-C / USB 2.0
-
Micro-HDMI
USB-C dient für:
-
Stromversorgung
-
Dateitransfer
Über Micro-HDMI kann das Bildsignal an ein kompatibles externes Wiedergabegerät ausgegeben werden.
Integrierter 6.000-mAh-Akku
Die Stromversorgung erfolgt über einen fest integrierten:
-
Lithium-Ionen-Akku mit 6.000 mAh
Die angegebene Betriebsdauer beträgt:
-
mindestens 5 Stunden
Geladen wird das Thermal Statement über einen Standard-USB-Stromadapter mit 5 V DC und maximal 10 W.
IP66 und robuste Konstruktion
Das Thermal Statement erfüllt die Schutzklasse:
-
IP66
Damit ist das Gehäuse vollständig gegen Staub und gegen starkes Strahlwasser geschützt.
Zusätzlich nennt Jahnke einen:
-
1-m-Falltest
sowie die Zertifizierungen:
-
CE
-
RoHS
-
UN38.3
-
FCC
-
EAC
Betriebstemperatur
Der angegebene Betriebstemperaturbereich beträgt:
-
−10 °C bis +50 °C
Damit ist das Thermal Statement für einen breiten Bereich jagdlicher Einsatzbedingungen ausgelegt.
Abmessungen und Gewicht
Die Abmessungen betragen:
-
214 × 65 × 71 mm
Das Gewicht beträgt:
-
560 g
Technische Daten
| Eigenschaft | Jahnke Thermal Statement |
|---|---|
| Hersteller | Nachtsichttechnik Jahnke |
| Modell | Thermal Statement |
| Gerätetyp | Wärmebild-Monokular |
| Detektortyp | VOx / Vanadiumoxid |
| Sensorauflösung | 640 × 480 Pixel |
| Pixel Pitch | 12 µm |
| NETD | ≤ 30 mK @ F/1.0 / 25 °C |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | 35 mm F/1.0 |
| Linsenmaterial | Germanium |
| Fokus | Manuell / fokussierbar |
| Grundvergrößerung | 2,0× |
| Digitalzoom | 1×–8× Smooth Zoom |
| Gesamtvergrößerung | 2,0×–16,0× |
| Sichtfeld | 12,5° × 9,4° |
| Sehfeld @100 m | 21,9 × 16,4 m |
| DMR @100 m | 3,4 cm/Pixel |
| Detektion Mensch | bis 1.400 m |
| Super Silencer | Ja, serienmäßig |
| Displaytyp | LCOS |
| Displaygröße | 0,4 Zoll |
| Displayauflösung | 1280 × 960 Pixel |
| Farbpaletten | 6 |
| Szenenmodi | 3 |
| Picture-in-Picture | Ja |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| WLAN | Ja |
| Echtzeit-Videoübertragung | Ja |
| Speicher | 16 GB serienmäßig |
| Speichererweiterung | optional bis 512 GB |
| Laserindikator | Ja |
| Laser-Entfernungsmesser | Nein |
| Taschenlampe | Ja |
| Stativanschluss | 1/4 Zoll |
| USB | USB Typ-C / USB 2.0 |
| Videoausgang | Micro-HDMI |
| Akku | integrierter Li-Ion-Akku |
| Akkukapazität | 6.000 mAh |
| Akkulaufzeit | ≥ 5 Stunden |
| Schutzklasse | IP66 |
| Falltest | 1 m |
| Betriebstemperatur | −10 °C bis +50 °C |
| Abmessungen | 214 × 65 × 71 mm |
| Gewicht | 560 g |
Lieferumfang
Zum offiziellen Lieferumfang gehören:
-
Jahnke Thermal Statement Wärmebild-Monokular
-
Ladegerät
-
USB-C-Kabel
-
HDMI-Kabel
-
Trageschlaufe
-
Schulterriemen
-
Transporttasche
-
Bedienungsanleitung
Optional kann die Speicherkapazität auf 64 GB, 128 GB, 256 GB oder 512 GB erweitert werden.
