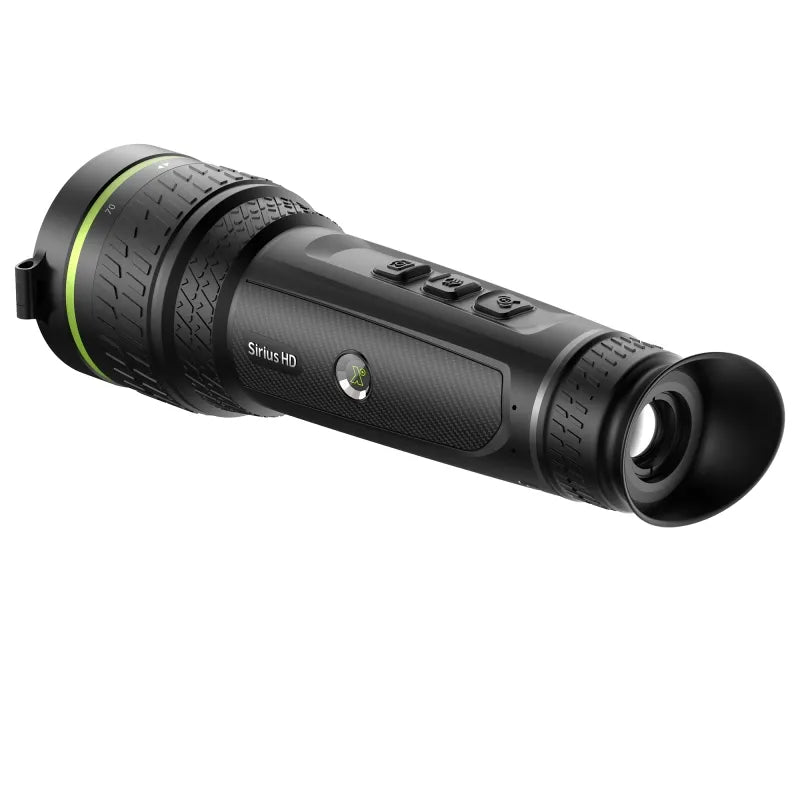

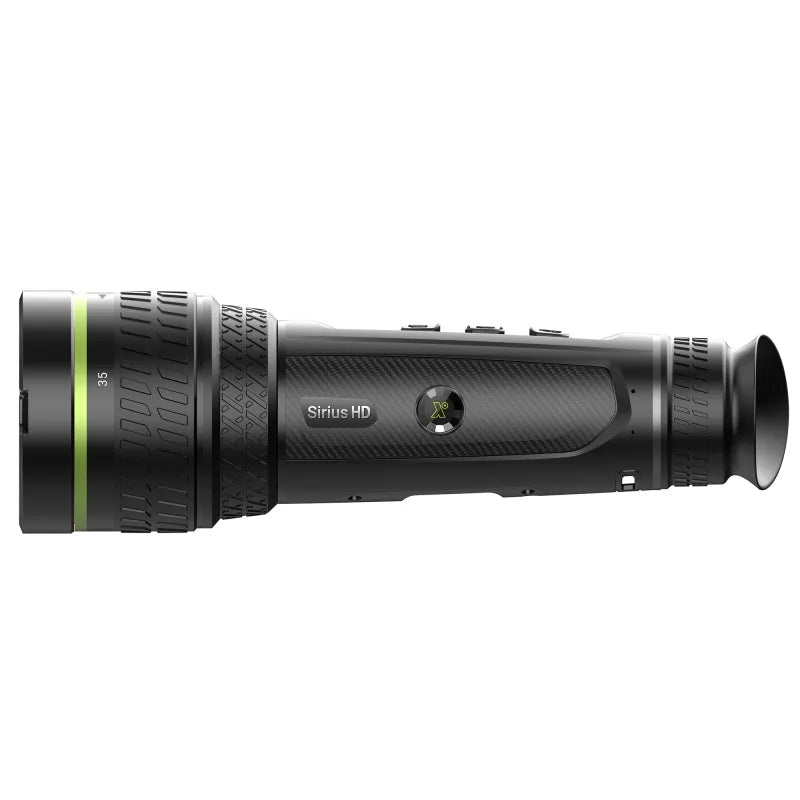

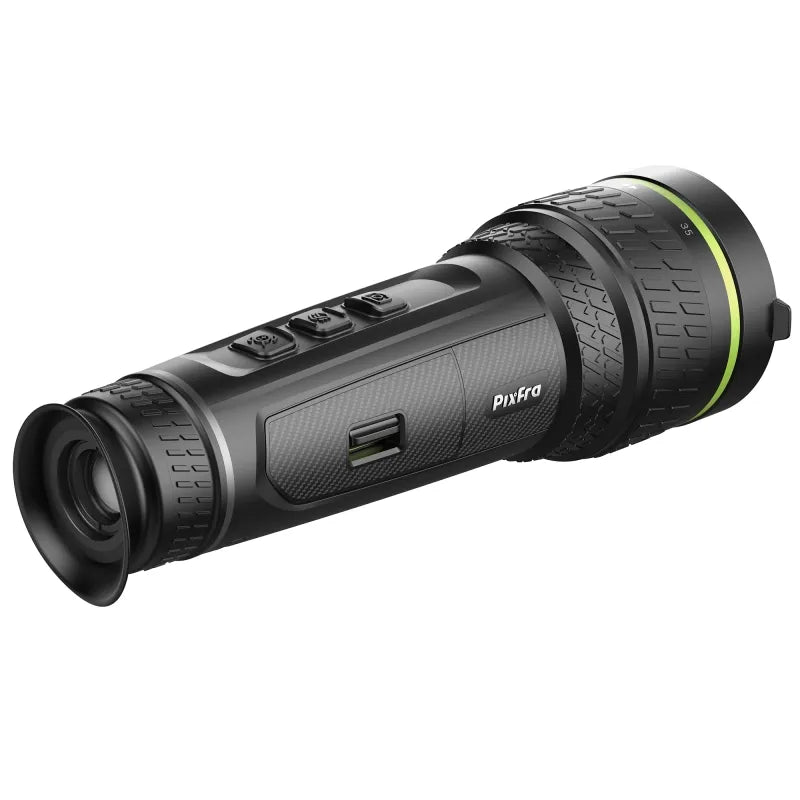

PIXFRA Sirius SA70D Wärmebild-Handgerät Monokular
Das PIXFRA Sirius SA70D ist ein leistungsstarkes HD-Wärmebild-Monokular mit einem hochauflösenden 1280 × 1024 Pixel VOx-Wärmebildsensor, 12 µm Pixel Pitch und einer thermischen Sensitivität von ≤ 18 mK NETD. Herzstück des SA70D ist die Dual-FOV-Optik mit 35 mm und 70 mm Brennweite, die einen schnellen Wechsel zwischen großem Überblick und detailorientierter Fernbeobachtung ermöglicht.
Im 35-mm-Modus bietet das Gerät ein außergewöhnlich großes Sehfeld von 43,9 × 35,1 m auf 100 m und eine Detektionsreichweite von bis zu 1.800 m. Im 70-mm-Modus reduziert sich das Sehfeld auf 21,9 × 17,6 m, während sich die Detektionsreichweite auf bis zu 3.600 m erhöht. Damit verbindet das SA70D zwei unterschiedliche Beobachtungscharakteristiken in einem Gerät.
Für die Darstellung steht ein großes 0,49 Zoll OLED-Display mit 1920 × 1080 Pixeln zur Verfügung. Zusätzlich bietet das SA70D PIPS 2.0 Bildverarbeitung, Hotspot-Verfolgung, elektronischen Kompass, Foto- und Videoaufnahme, Mikrofon, 64 GB internen Speicher, WLAN sowie einen austauschbaren 18650-Akku.
Highlights
-
Extrem hochauflösender 1280 × 1024 Pixel HD-Wärmebildsensor
-
12 µm Pixel Pitch
-
Thermische Sensitivität ≤ 18 mK NETD
-
50 Hz Bildwiederholungsrate
-
Dual-FOV-Objektiv mit 35 mm / 70 mm
-
35 mm: F/0.92
-
70 mm: F/1.1
-
Manueller Fokus
-
Detektionsreichweite 1.800 m / 3.600 m
-
Grundvergrößerung 1,21× / 2,41×
-
Digitalzoom 1× / 2× / 4× / 8×
-
Maximale Gesamtvergrößerung bis ca. 19,28×
-
Sehfeld im 35-mm-Modus: 43,9 × 35,1 m auf 100 m
-
Sehfeld im 70-mm-Modus: 21,9 × 17,6 m auf 100 m
-
PIPS 2.0 Bildverarbeitung
-
KI-gestützte adaptive Bildoptimierung
-
Rauschreduzierung und Detailverbesserung
-
1920 × 1080 Pixel OLED-Display
-
Displaygröße 0,49 Zoll
-
6 Farbpaletten
-
Hotspot-Verfolgung
-
Elektronischer Kompass
-
Fotoaufnahme
-
Videoaufnahme
-
Integriertes Mikrofon
-
64 GB interner Speicher
-
WLAN-Hotspot
-
Austauschbarer 18650-Akku
-
Akkulaufzeit ca. 4,5 Stunden pro Akku
-
USB Typ-C
-
Automatische und manuelle Kalibrierung
-
Externe Kalibrierung
-
Defektpixelkorrektur
-
Standby-Funktion
-
IP67 wasser- und staubgeschützt
-
Betriebstemperatur −30 °C bis +55 °C
-
Abmessungen 251,5 × 79,4 × 90,3 mm
-
Nettogewicht 908 g
HD-Wärmebildsensor mit 1280 × 1024 Pixeln
Das Sirius SA70D arbeitet mit einem ungekühlten Vanadiumoxid-Wärmebildsensor mit:
-
1280 × 1024 Pixel
-
12 µm Pixel Pitch
-
≤ 18 mK NETD bei F/1.0 und 25 °C
-
50 Hz
-
Spektralbereich 8–14 µm
Die Sensorauflösung von über 1,3 Millionen Pixeln bietet eine außergewöhnlich detailreiche Ausgangsbasis und ist insbesondere beim Einsatz der 70-mm-Optik und des Digitalzooms von Vorteil.
Die hohe thermische Sensitivität unterstützt zusätzlich die Darstellung geringer Temperaturunterschiede bei anspruchsvollen Bedingungen wie:
-
Nebel
-
Regen
-
hoher Luftfeuchtigkeit
-
milden Nächten
-
geringem thermischen Kontrast
Dual-FOV-Optik mit 35 und 70 mm
Eine der wichtigsten Eigenschaften des SA70D ist die Dual-FOV-Optik.
Zur Verfügung stehen zwei Brennweiten:
35-mm-Modus
-
Brennweite: 35 mm
-
Blende: F/0.92
-
Grundvergrößerung: 1,21×
-
Sichtfeld: 25,4° × 20,3°
-
Sehfeld auf 100 m: 43,9 × 35,1 m
-
Nahfokus: 5 m
-
Detektionsreichweite: 1.800 m
70-mm-Modus
-
Brennweite: 70 mm
-
Blende: F/1.1
-
Grundvergrößerung: 2,41×
-
Sichtfeld: 12,4° × 10,0°
-
Sehfeld auf 100 m: 21,9 × 17,6 m
-
Nahfokus: 10 m
-
Detektionsreichweite: 3.600 m
Damit kann das SA70D sowohl zum schnellen Absuchen großer Flächen als auch zur detaillierten Beobachtung auf sehr große Entfernung genutzt werden.
35-mm-Modus – maximale Übersicht
Mit 35 mm bietet das SA70D ein außergewöhnlich großes Sehfeld von:
-
43,9 m horizontal
-
35,1 m vertikal
auf 100 m.
Dieser Modus eignet sich besonders für:
-
Pirsch
-
Waldjagd
-
Wildsuche
-
schnelles Absuchen großer Bereiche
-
bewegtes Wild
-
unübersichtliches Gelände
Trotz des großen Sehfeldes beträgt die thermische Detektionsreichweite bereits bis zu 1.800 m.
70-mm-Modus – maximale Reichweite
Für die gezielte Beobachtung auf große Distanz kann auf die 70-mm-Optik gewechselt werden.
Im 70-mm-Modus erreicht das SA70D:
-
2,41× Grundvergrößerung
-
21,9 × 17,6 m Sehfeld auf 100 m
-
3.600 m Detektionsreichweite
Damit eignet sich dieser Modus besonders für:
-
Feldjagd
-
Ansitz
-
offene Flächen
-
große Wiesen
-
weit entfernte Wärmequellen
-
detaillierte Beobachtung
Detektion bis 3.600 m
PIXFRA gibt für die beiden Objektivstellungen unterschiedliche Distanzen an.
35 mm
-
Detektion: 1.800 m
-
Erkennung: 464 m
-
Identifikation: 232 m
70 mm
-
Detektion: 3.600 m
-
Erkennung: 928 m
-
Identifikation: 464 m
Damit zählt insbesondere die 70-mm-Stellung zu den auf sehr große Beobachtungsdistanzen ausgelegten Konfigurationen.
Vergrößerung und Digitalzoom
Die Grundvergrößerung verändert sich abhängig von der gewählten Brennweite:
-
35 mm: 1,21×
-
70 mm: 2,41×
Zusätzlich stehen die digitalen Zoomstufen:
-
1×
-
2×
-
4×
-
8×
zur Verfügung.
Damit ergibt sich rechnerisch eine maximale Gesamtvergrößerung von ungefähr:
-
9,68× im 35-mm-Modus
-
19,28× im 70-mm-Modus
PIPS 2.0 Bildverarbeitung
Das SA70D nutzt PIPS 2.0 – PIXFRA Imaging Processing System.
Die Bildverarbeitung unterstützt unter anderem:
-
elektronischen Zoom
-
Rauschreduzierung
-
Bildstabilität
-
Detailverbesserung
-
optimierte Konturendarstellung
Damit werden die umfangreichen Bildinformationen des 1280er-Sensors digital aufbereitet.
KI-gestützte adaptive Bildoptimierung
Die Sirius-Serie nutzt zusätzlich eine adaptive Bildverarbeitung zur Optimierung unterschiedlicher Wärmebildszenen.
Dadurch soll die Darstellung fortlaufend an wechselnde Temperatur-, Gelände- und Wetterbedingungen angepasst werden.
Full-HD OLED-Display
Für die Bildausgabe verwendet das Sirius SA70D ein:
-
0,49 Zoll OLED-Display
-
1920 × 1080 Pixel Auflösung
Das hochauflösende Display ermöglicht eine kontrastreiche Darstellung und ergänzt damit den hochauflösenden 1280er-Wärmebildsensor.
6 Farbpaletten
Die offiziellen PIXFRA-Daten nennen 6 Farbpaletten:
-
Weiß-Heiß
-
Schwarz-Heiß
-
Eisenrot
-
Alarm
-
Smaragd
-
Bernstein
Damit lässt sich die Wärmebilddarstellung an unterschiedliche Beobachtungsbedingungen und persönliche Präferenzen anpassen.
Hotspot-Verfolgung
Das SA70D besitzt eine integrierte Hotspot-Verfolgung.
Besonders warme Bereiche innerhalb des Wärmebildes können dadurch automatisch hervorgehoben werden.
Elektronischer Kompass
Ein integrierter elektronischer Kompass unterstützt die Orientierung im Gelände und kann insbesondere bei Nacht oder auf großen offenen Flächen eine zusätzliche Orientierungshilfe darstellen.
Foto-, Video- und Tonaufnahme
Das Sirius SA70D verfügt über:
-
Fotoaufnahme
-
Videoaufnahme
-
integriertes Mikrofon
Der interne eMMC-Speicher umfasst:
-
64 GB
Die Videokompression erfolgt über:
-
H.264
Damit lassen sich Beobachtungen direkt auf dem Wärmebildgerät dokumentieren.
WLAN-Verbindung
Über den integrierten Wi-Fi-Hotspot kann das SA70D mit kompatiblen Smartphones oder Tablets verbunden und gemeinsam mit der PIXFRA Outdoor App genutzt werden.
Wechselbarer 18650-Akku
Das Sirius SA70D verwendet einen austauschbaren:
-
18650-Akku
Die offizielle Betriebsdauer beträgt:
-
ca. 4,5 Stunden bei 25 °C und ausgeschaltetem WLAN
Durch das Wechselakkusystem kann ein entladener Akku schnell gegen einen geladenen Ersatzakku ausgetauscht werden.
USB Typ-C
Zur kabelgebundenen Verbindung beziehungsweise externen Stromversorgung steht:
-
USB Typ-C
zur Verfügung.
Die Stromversorgung beträgt:
-
5 V DC / 2 A
Ein Überspannungsschutz ist ebenfalls integriert.
Flexible Sensorkalibrierung
Für die Kalibrierung stehen folgende Betriebsarten zur Verfügung:
-
Automatisch
-
Manuell
-
Externe Korrektur
Zusätzlich besitzt das Gerät eine:
-
Defektpixelkorrektur (DPC)
Dioptrienausgleich
Das Okular bietet:
-
Dioptrienausgleich: −5 bis +3 dpt
-
Augenabstand: 15 mm
-
Austrittspupille: 8 mm
IP67 wasser- und staubgeschützt
Das PIXFRA Sirius SA70D erfüllt die Schutzklasse:
-
IP67
Der zulässige Betriebstemperaturbereich beträgt:
-
−30 °C bis +55 °C
Die maximale Betriebsfeuchtigkeit wird mit:
-
≤ 95 %
angegeben.
Abmessungen und Gewicht
Die offiziellen Abmessungen betragen:
-
251,5 × 79,4 × 90,3 mm (L × B × H)
Das Nettogewicht beträgt:
-
908 g
Damit ist das SA70D aufgrund seiner Dual-FOV-Optik größer und schwerer als das SA50, bietet dafür jedoch zwei optische Brennweiten und eine maximale Detektionsreichweite von 3.600 m.
Technische Daten
| Eigenschaft PIXFRA Sirius SA70D | |
|---|---|
| Hersteller | PIXFRA |
| Modell | Sirius SA70D / PFI-SA70D |
| Produktfamilie | Sirius HD |
| Gerätetyp | HD-Wärmebild-Monokular mit Dual-FOV |
| Sensortyp | VOx / Vanadiumoxid |
| Sensorauflösung | 1280 × 1024 Pixel |
| Pixel Pitch | 12 µm |
| NETD / Sensitivität | ≤ 18 mK bei F/1.0, 25 °C |
| Spektralbereich | 8–14 µm |
| Bildfrequenz | 50 Hz |
| Objektiv | Dual-FOV 35 mm / 70 mm |
| Blende 35 mm | F/0.92 |
| Blende 70 mm | F/1.1 |
| Fokus | Manuell |
| Nahfokus 35 mm | 5 m |
| Nahfokus 70 mm | 10 m |
| Grundvergrößerung 35 mm | 1,21× |
| Grundvergrößerung 70 mm | 2,41× |
| Maximale Vergrößerung 35 mm | ca. 9,68× |
| Maximale Vergrößerung 70 mm | ca. 19,28× |
| Digitalzoom | 1× / 2× / 4× / 8× |
| Sichtfeld 35 mm | 25,4° × 20,3° |
| Sichtfeld 70 mm | 12,4° × 10,0° |
| Sehfeld 35 mm @ 100 m | 43,9 × 35,1 m |
| Sehfeld 70 mm @ 100 m | 21,9 × 17,6 m |
| Detektionsreichweite 35 mm | 1.800 m |
| Detektionsreichweite 70 mm | 3.600 m |
| Erkennungsreichweite 35/70 mm | 464 / 928 m |
| Identifikationsreichweite 35/70 mm | 232 / 464 m |
| Bildverarbeitung | PIPS 2.0 |
| KI-Bildoptimierung | Ja |
| Displaytyp | OLED |
| Displaygröße | 0,49 Zoll |
| Displayauflösung | 1920 × 1080 Pixel |
| Farbpaletten | 6 |
| Hotspot-Verfolgung | Ja |
| Elektronischer Kompass | Ja |
| Kalibrierung | Automatisch / manuell / externe Korrektur |
| Defektpixelkorrektur | Ja |
| Fotoaufnahme | Ja |
| Videoaufnahme | Ja |
| Mikrofon | Ja |
| Videokompression | H.264 |
| Interner Speicher | 64 GB eMMC |
| WLAN | Ja |
| Akkutyp | austauschbarer 18650-Akku |
| Akkulaufzeit | ca. 4,5 Stunden pro Akku |
| USB | USB Typ-C |
| Stromversorgung | 5 V DC / 2 A |
| Überspannungsschutz | Ja |
| Dioptrienausgleich | −5 bis +3 dpt |
| Augenabstand | 15 mm |
| Austrittspupille | 8 mm |
| Standby-Modus | Ja |
| Wasserdichtigkeit | IP67 |
| Betriebstemperatur | −30 °C bis +55 °C |
| Betriebsfeuchtigkeit | ≤ 95 % |
| Abmessungen | 251,5 × 79,4 × 90,3 mm |
| Nettogewicht | 908 g |
| Farbe | Schwarz |
Lieferumfang
Zum Lieferumfang gehören laut deinen vorliegenden Herstellerinformationen:
-
PIXFRA Sirius SA70D HD-Wärmebild-Monokular
-
Schutztasche
-
Trageriemen
-
Handschlaufe
-
USB-C-Kabel
-
Bedienungsanleitung
